Software de control y análisis de máquinas

DSP Machinery Control

El software DSP Machinery Control está diseñado para la organización y visualización de las mediciones en forma remota que entrega el equipo DSP Logger Expert.
La configuración del sistema de medición, los parámetros de las mediciones y el análisis pormenorizado de los resultado se podrán operar fácilmente desde este mismo sistema armando las rutas de medición.

El DSP Machinery control, contempla las posibilidades más diversas para que la operación del sistema de monitoreo de condición por mantenimiento predictivo se realice ágilmente y con la información necesaria para tomar decisiones en cuanto al seguimiento de valores y el análisis de vibraciones.





Configuración:
Una vez configurados los equipos y los puntos de control, el sistema permite editar la información de los puntos, dejando disponible seleccionar el dato de los rodamientos de cada punto y seleccionarlo dentro de los 29.000 rodamientos que tiene precargados la base de datos.



Todas las mediciones que se puedan realizar con el hardware, pueden verse desde la pantalla principal.
Esta aplicación cuenta con varias vistas configurables que permiten por ejemplo ver una tendencia on line de un valor escalar, o su
representación analógica (reloj) o en barra.

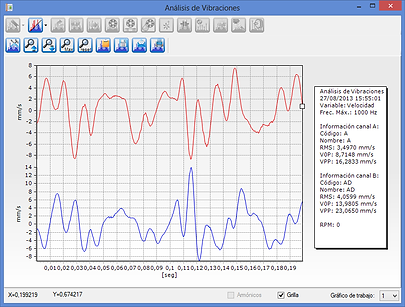

Además permite visualizar los gráficos espectrales, formas de ondas o diagramas orbitales configurados

Cada visualización es configurable por el usuario y pueden ser creadas para mostrar distintos puntos o distintos equipos, pudiendo
acceder visualmente a la información de la condición de la maquina.



En los gráficos espectrales pueden observarse con mayor detalle todas las características de cada componente de una vibración y
además cuentan con herramientas para análisis automáticos, rápidos y fácil de usar.
Herramientas de análisis espectrales:
- Amplitud y frecuencia de una componente.
- Indicar picos máximos.
- Indicar armónicas.
- Indicar bandas.
- Frecuencias de falla de rodamiento.
- Armónicas de frecuencias de falla de rodamientos
- Configuración de Herramientas y Cursores.
- Grabación de espectro como imagen JPG.
- Navegación de espectros por fecha.
- Configuración de máscaras de alarmas en función espectros históricos
- Conversor de unidades de frecuencia y amplitud.
- Marcador automático de Frecuencias de fallas características.
- Marcador automático de Frecuencias de Engranes.
- Marcador automático de Frecuencias de Correas.
-Base de datos de rodamientos.
-Detección de desbalanceo.
-Detección de desalineación.
-Detección de holgura mecánica.
-Exportador a word y a archivos CSV.

-Integración con sistema SAP





El sistema entrega todas la herramientas para que un operador pueda visualizar el estado general de vibraciones de una máquina critica, a la vez que un analista pueda definir un diagnóstico a partir de la interpretación de las señales vibratorias mediante espectros, forma de onda y herramientas de análisis.


Estas herramientas, asociadas a su gran resolución espectral (hasta 25.600 líneas) combinada con los fondos de escala de
frecuencias aseguran una capacidad de diagnóstico suficiente para determinar las fallas de cualquier tipo de rotante que se quiera controlar.
