Medidor y Analizador de vibraciones, diseñado para la recolección de los datos de monitorización de estado de condición, el análisis y la corrección de la causa raíz y aplicaciones con equipos rotativos, como motores, bombas, ventiladores y cajas reductoras y de más maquinaria rotativa, compuesta en apoyos por cojinetes y/o rodamientos. El equipo contiene 5 programas principales para la medición y análisis de las señales adquiridas y utilidades correctivas en máquinas.

Módulo 1: Medidor y Analizador de vibraciones

Medidor de vibraciones:

FIRMWARE totalmente automático para el análisis de máquinas, sin la intervención ni la necesidad de ninguna configuración, solo basta con indicar las RPM del equipo a analizar, el DSP Logger Expert realizará los siguientes análisis:

Medición de rodamiento

  • Estado Rodamiento

  • Estado Lubricación

  • Picos máximos

  • Trend

  • Spike Energy®

  • Estado spike energy®

  • Trend

Medición de estado de montaje

  • Medición ISO 10816

  • Estado ISO 10816

  • Estado Balanceo

  • Estado Alineación

  • Estado Holgura rotativa

  • Trend

  • Dual Channel

  • Estado rodamiento

  • Estado ISO y mecánico

  • Función grabación de dual channel

  • Grabación de reportes para imprimir en PC

Analizador de vibraciones

Un analizador totalmente configurable por el operador con mediciones, espectrales, escalares y de forma de onda.

Mediciones de un canal y mediciones simuláneas de 3 canales.

  • Mediciones espectrales preconfiguradas

  • Mediciones espectrales configurables

  • Mediciones espectrales triaxiales

  • Mediciones escalares dual cannel

  • Mediciones escalares multivariables

  • Medición de RPM por tacómetro

  • Mediciones de amplitud de corriente alterna

  • Mediciones de corriente continua

  • Cursores, armónicos y picos máximos en la mediciones

  • Herramientas de estados mecánicos de montaje

  • Herramientas de estado de rodamientos

  • Grabación de reportes para imprimir en PC

  • Grabación de mediciones para base de datos



Menú Medidor de vibraciones

Menú Medidor de vibraciones

Análisis rápido automático

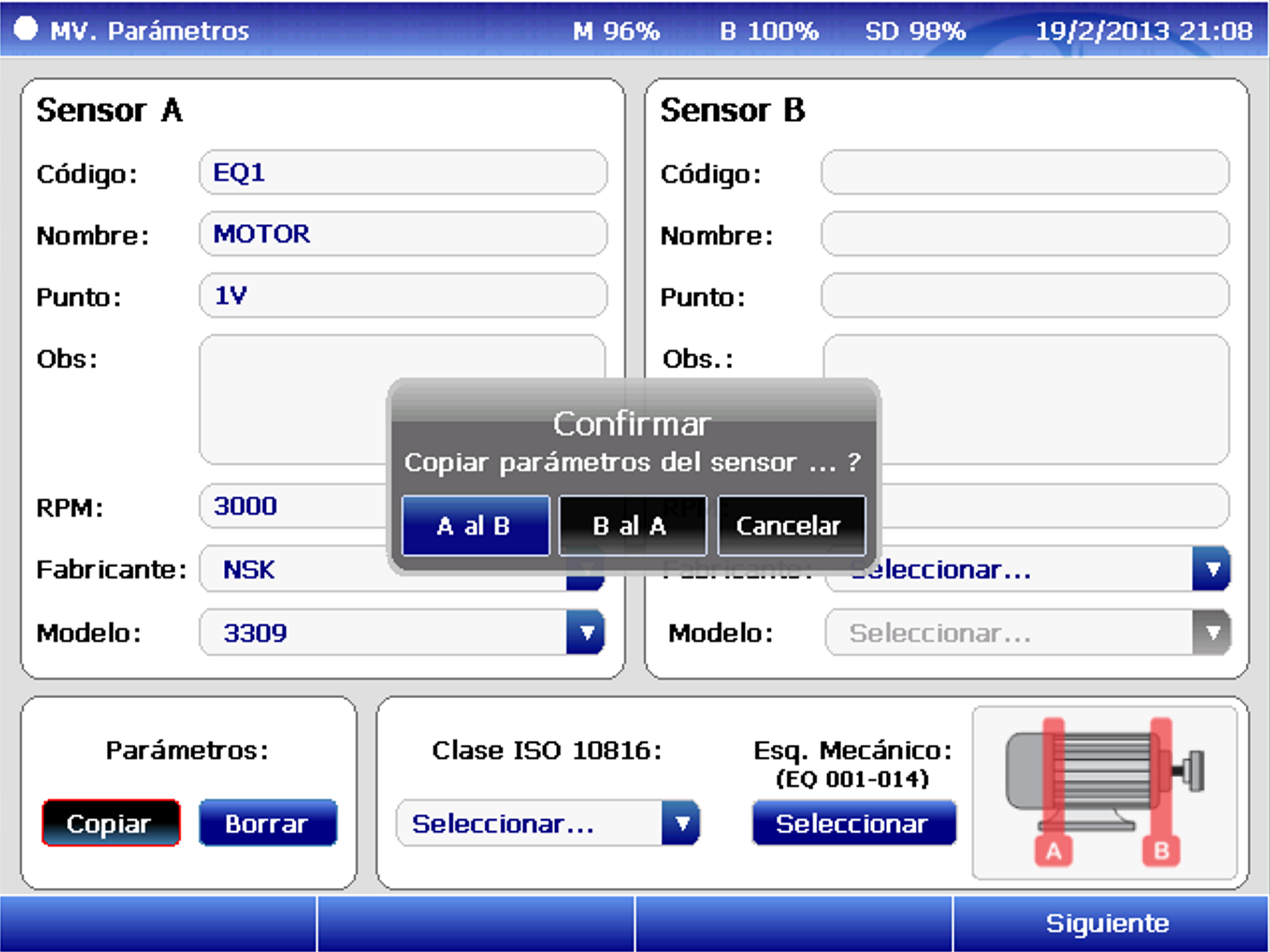

Carga de parámetros

Carga de parámetros

Análisis rápido automático

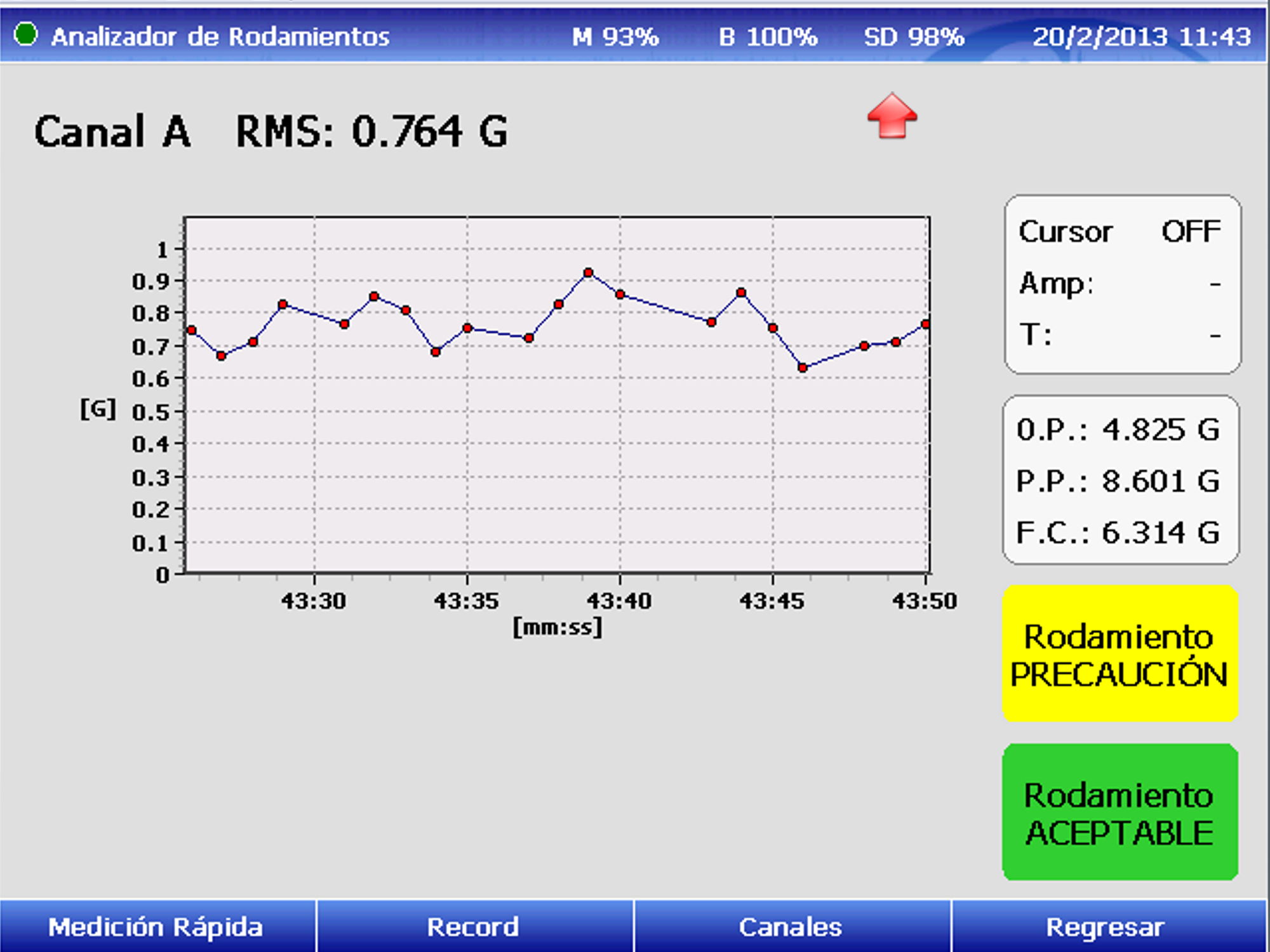

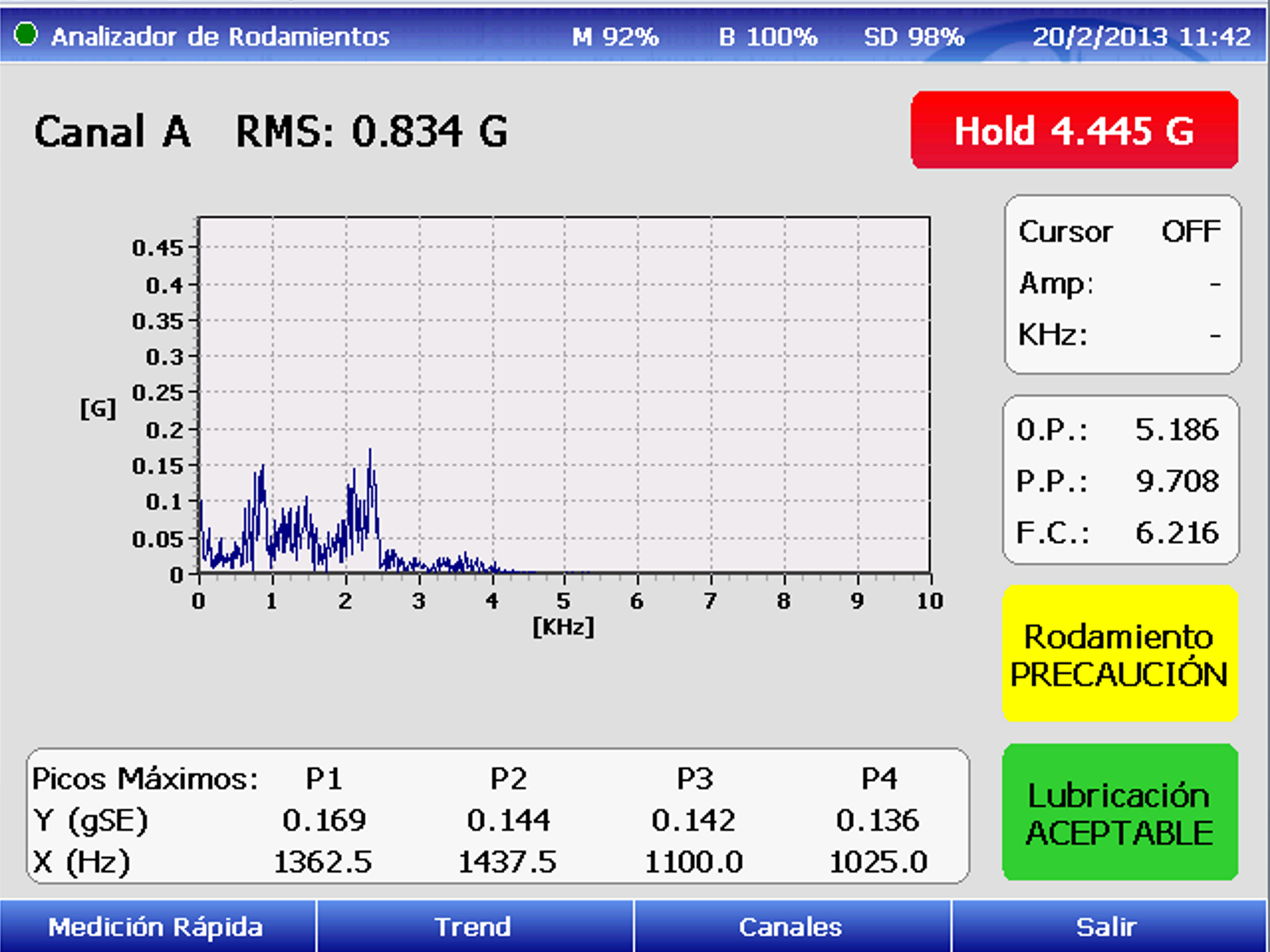

Análisis de rodamientos

Análisis de rodamientos

Análisis rápido automático

Trend vibraciones on line

Trend vibraciones on line

Análisis rápido automático

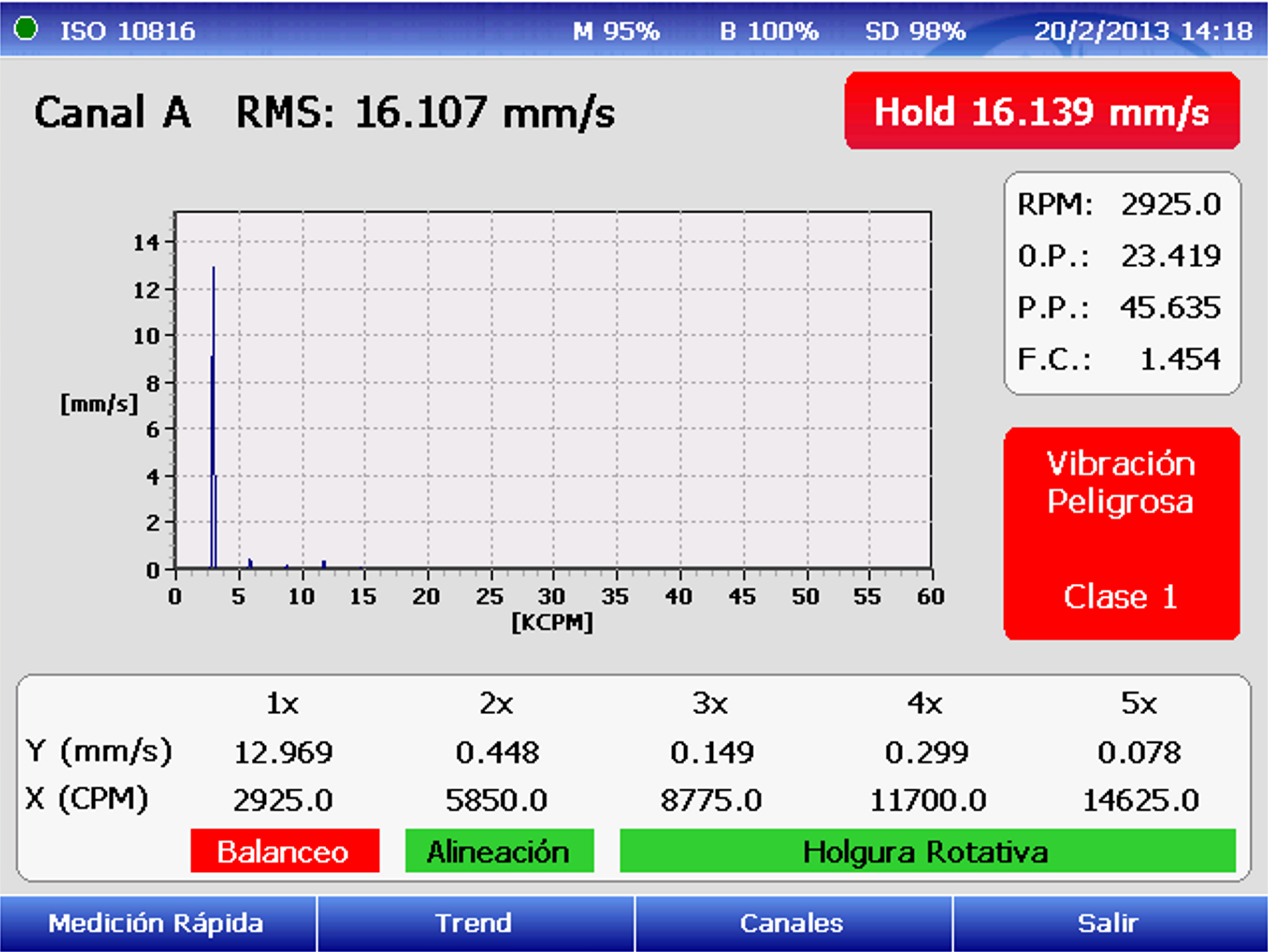

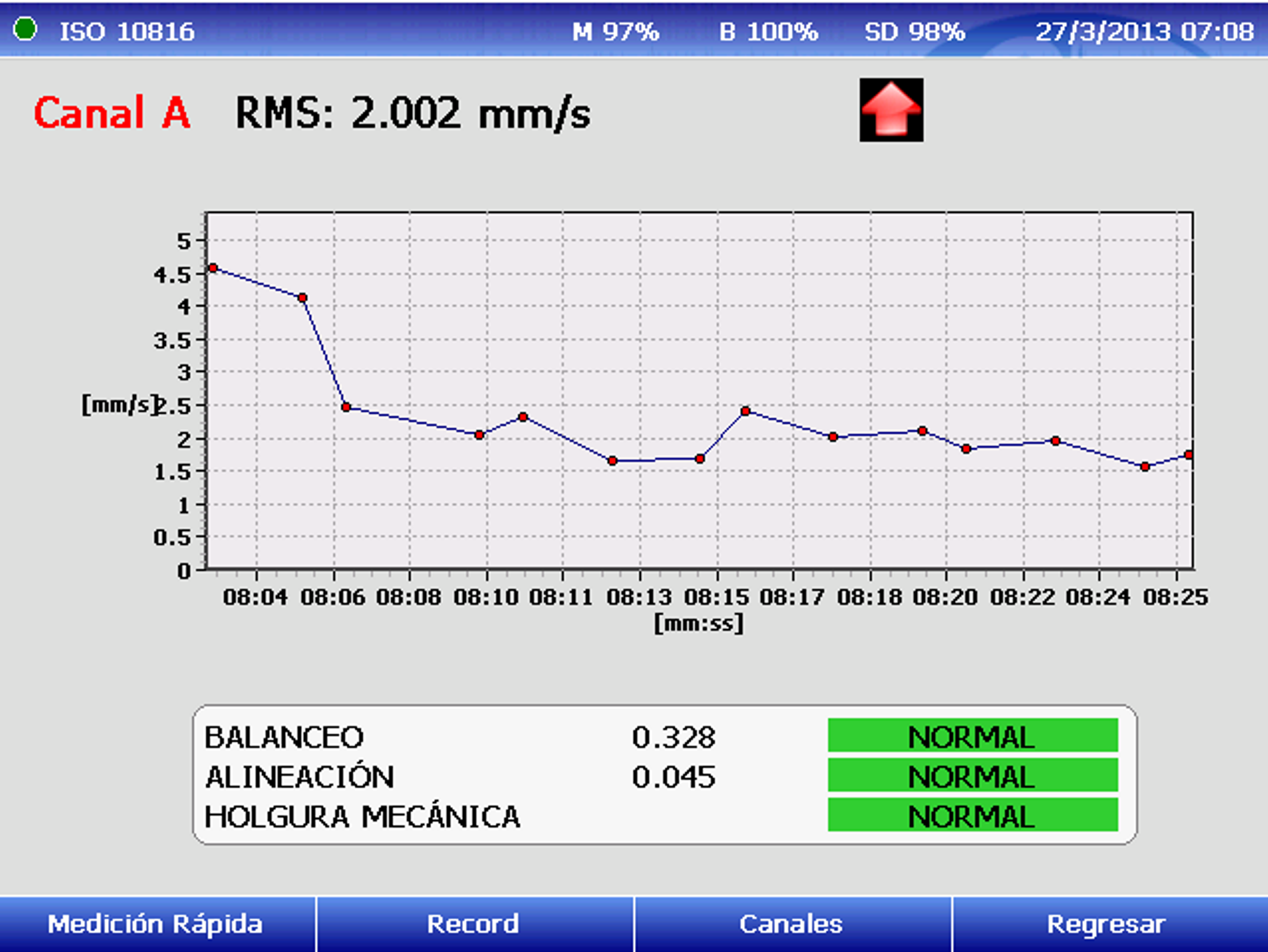

Análisis vibraciones ISO10816

Análisis vibraciones ISO10816

Análisis rápido automático

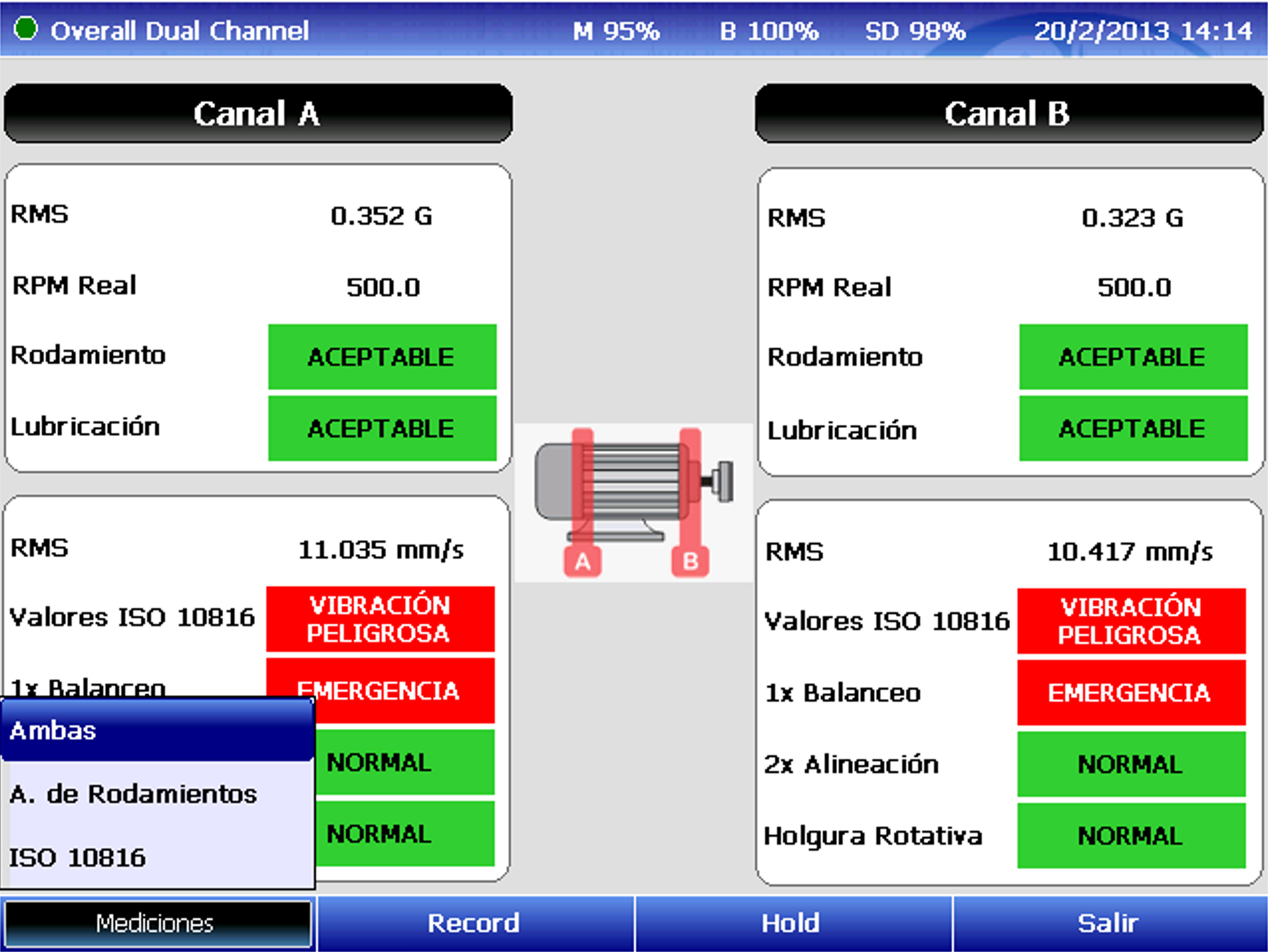

Diagnóstico máquina Dual channel

Diagnóstico máquina Dual channel

Análisis rápido automático en dos canales simultáneos.

Menú Analizador de vibraciones

Menú Analizador de vibraciones

Analizador de vibraciones configurable

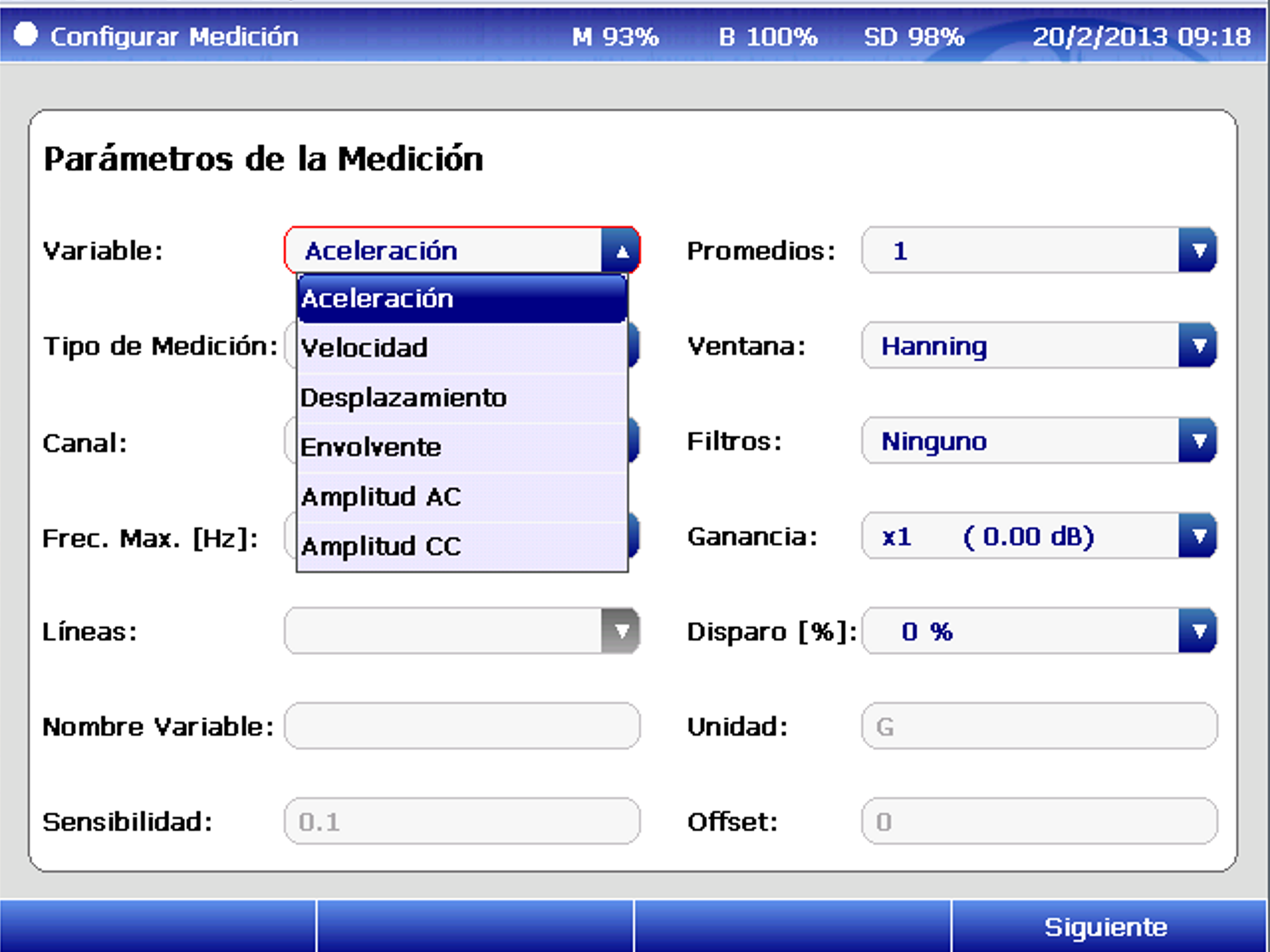

Configuración mediciones

Configuración mediciones

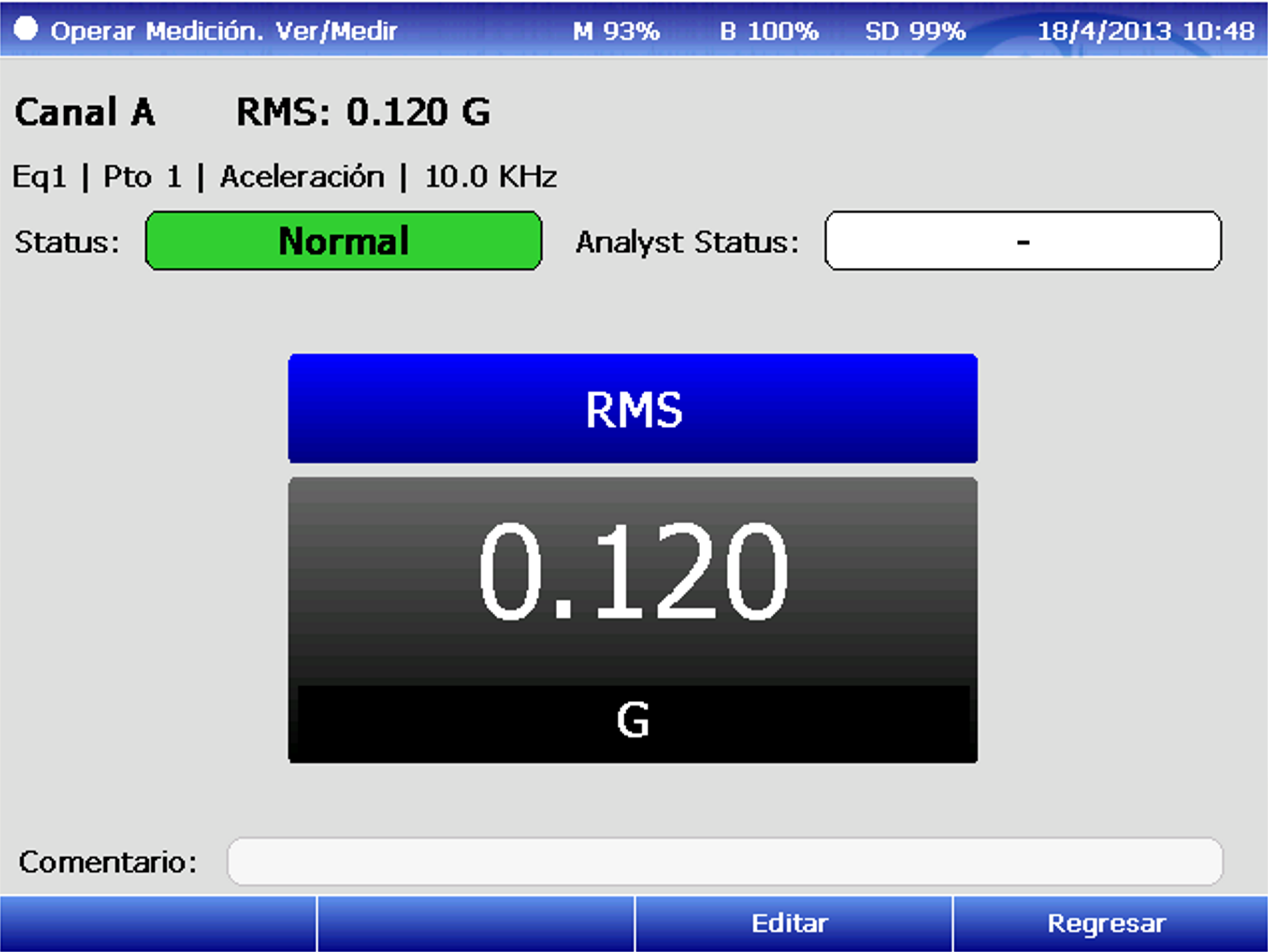

Medición escalares de vibraciones

Medición escalares de vibraciones

Analizador de vibraciones configurable

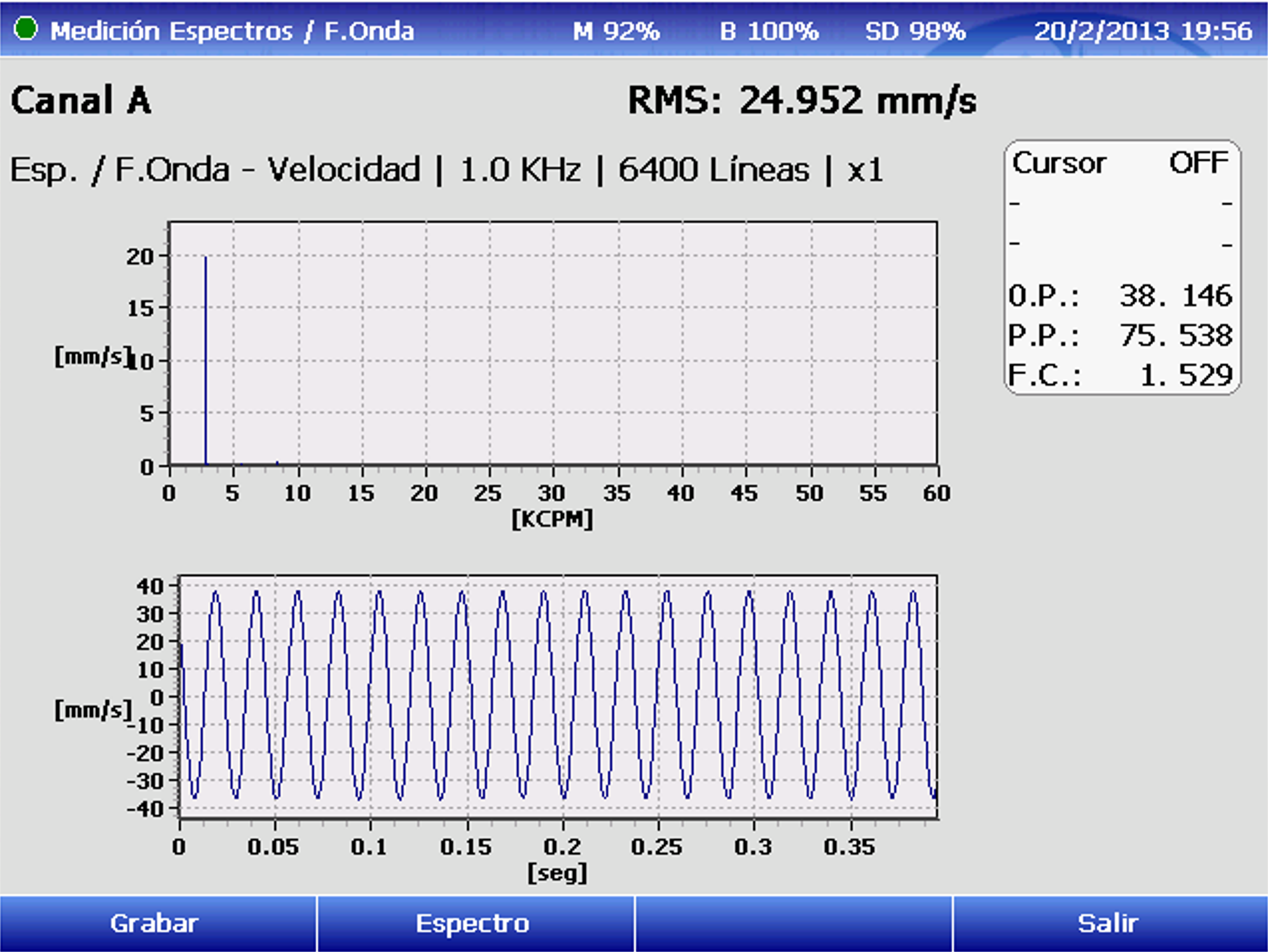

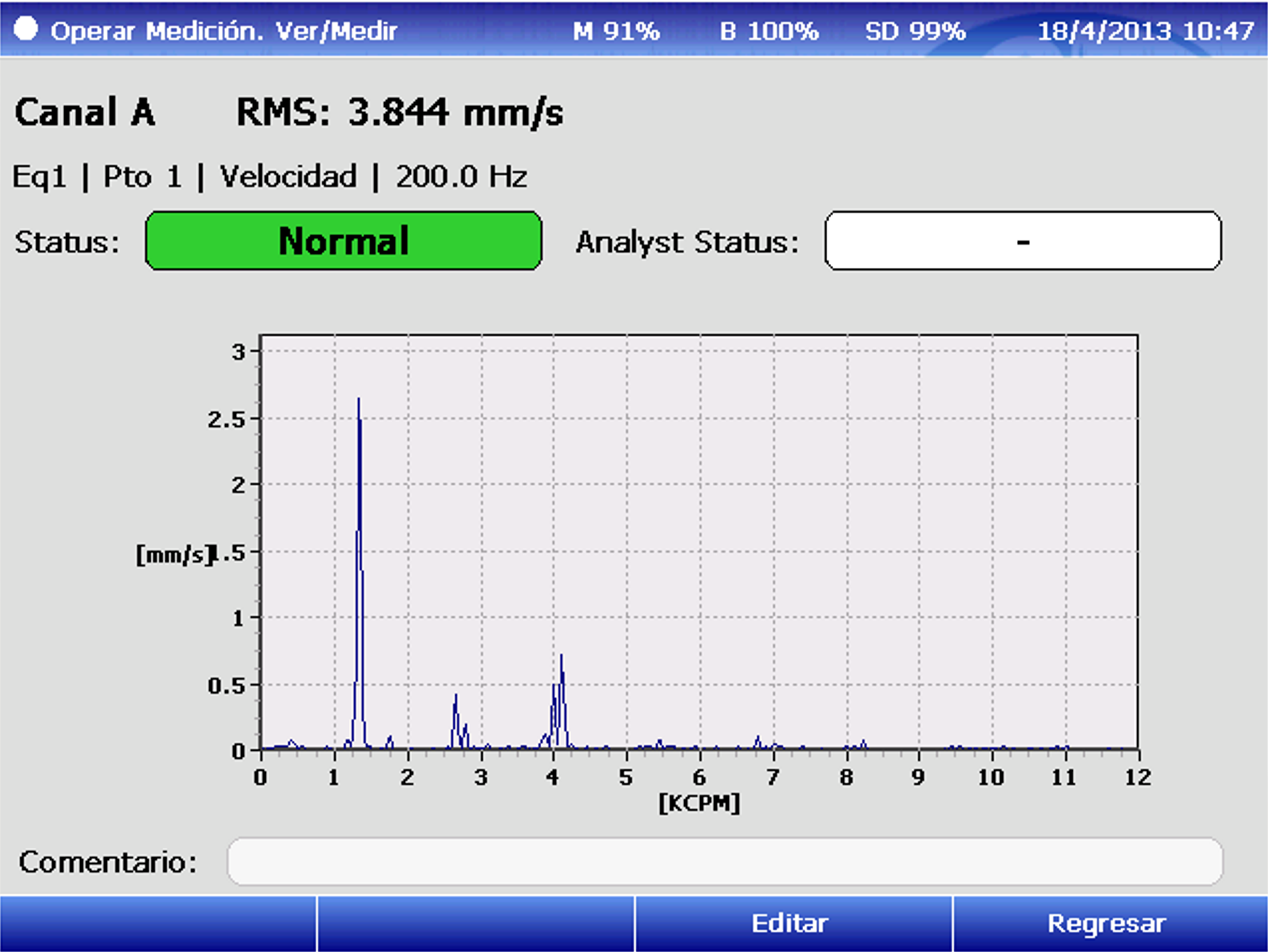

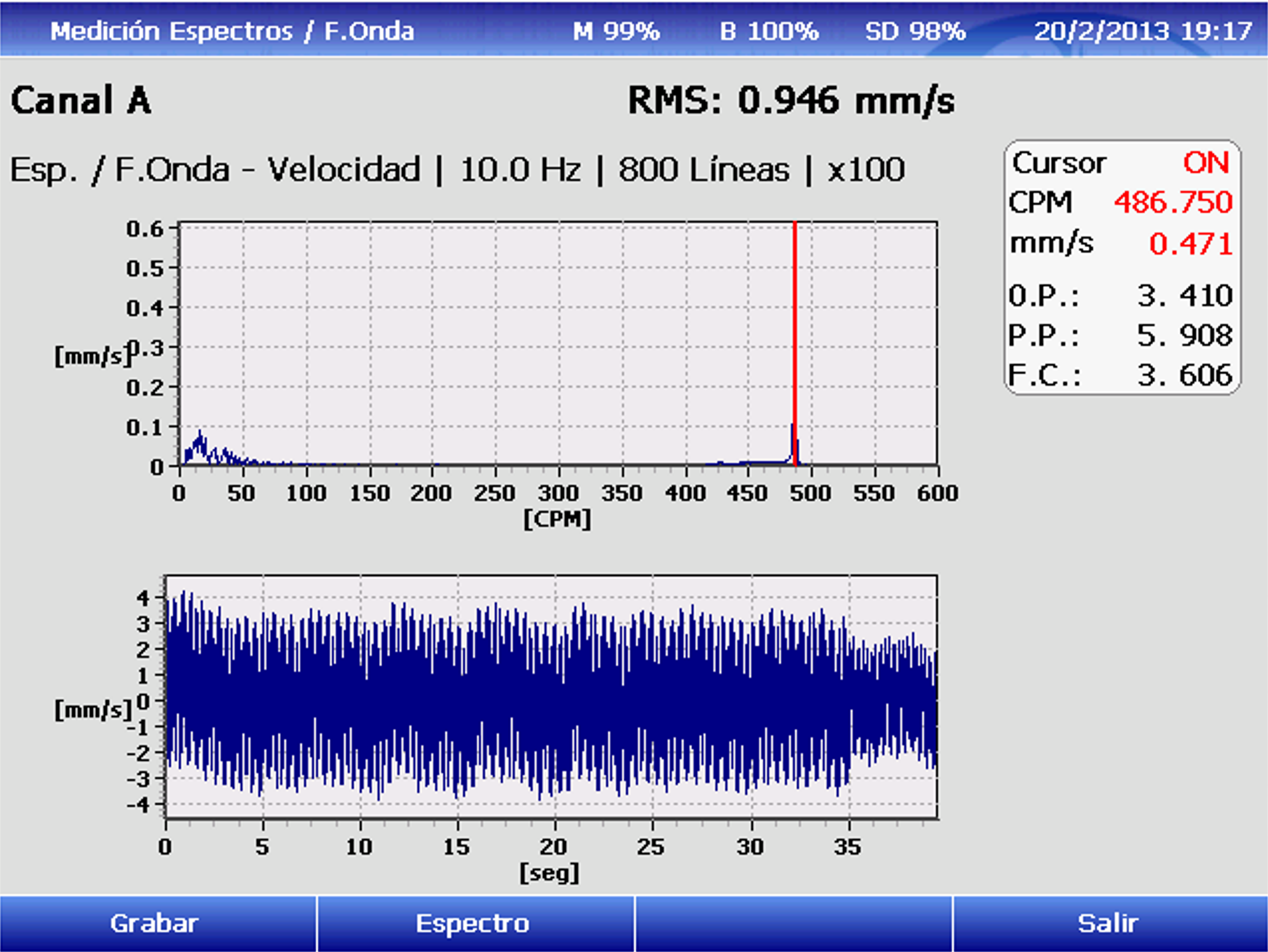

Espectro y forma de onda vibraciones

Espectro y forma de onda vibraciones

Analizador de vibraciones configurable

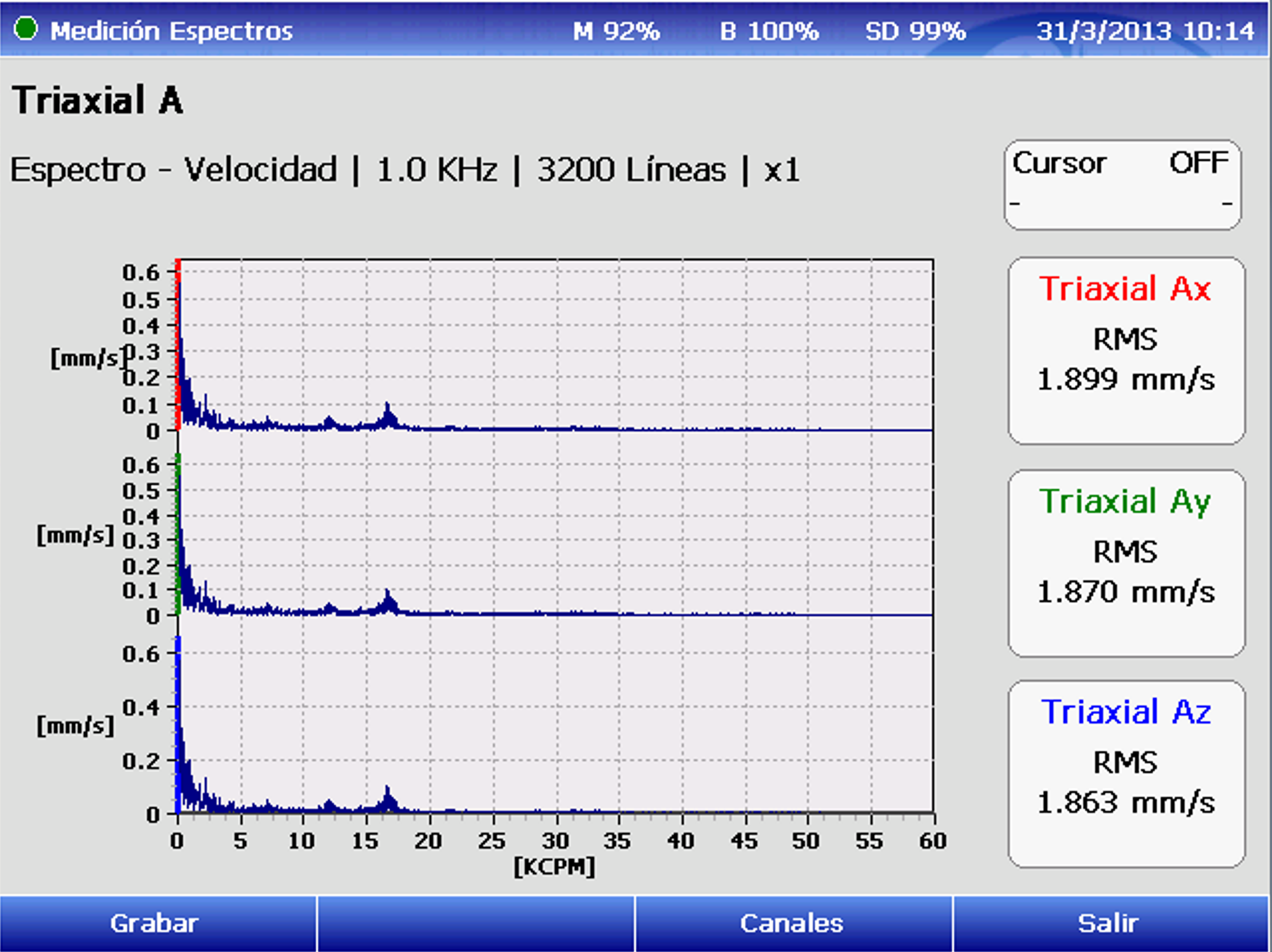

Medición triaxial de vibración

Medición triaxial de vibración

Analizador de vibraciones configurable

Espectro con curso y armónicas

Espectro con curso y armónicas

Trend de vibraciones

Trend de vibraciones

Analizador de vibraciones configurable

Medición dual channel

Medición dual channel

Analizador de vibraciones configurable

espectro de vibracion con FO

espectro de vibracion con FO

Analizador de vibraciones configurable

Módulo 2: Colector de datos

Colector de datos de vibraciones y otras variables

Aplicación de alta prestación para la recolección de datos de rutas de medición de gran cantidad de equipo. Especialmente diseñado para mantenimiento predictivo industrial con conectividad de la base de datos del software DSP Machinery Control.

  • Base de datos Multiplantas

  • Rutas-equipo-punto-mediciones

  • Configuración de visualización de ruta

  • Regeneración de ruta

  • Historial por ruta

  • Filtros por rutas

  • Herramientas de estados mecánicos

  • Esquema de equipos

  • Fotos de equipos

  • Modo de medición detallada

  • Modo de medición rápida

  • Conexión USB directa

  • Detalle de hasta 5 estados del historial por equipo

  • Carga manual de datos en rutas

  • Medicion con sensor triaxial simultánea

  • Validación de estados manual y automático

  • Categorización de status de equipos operable

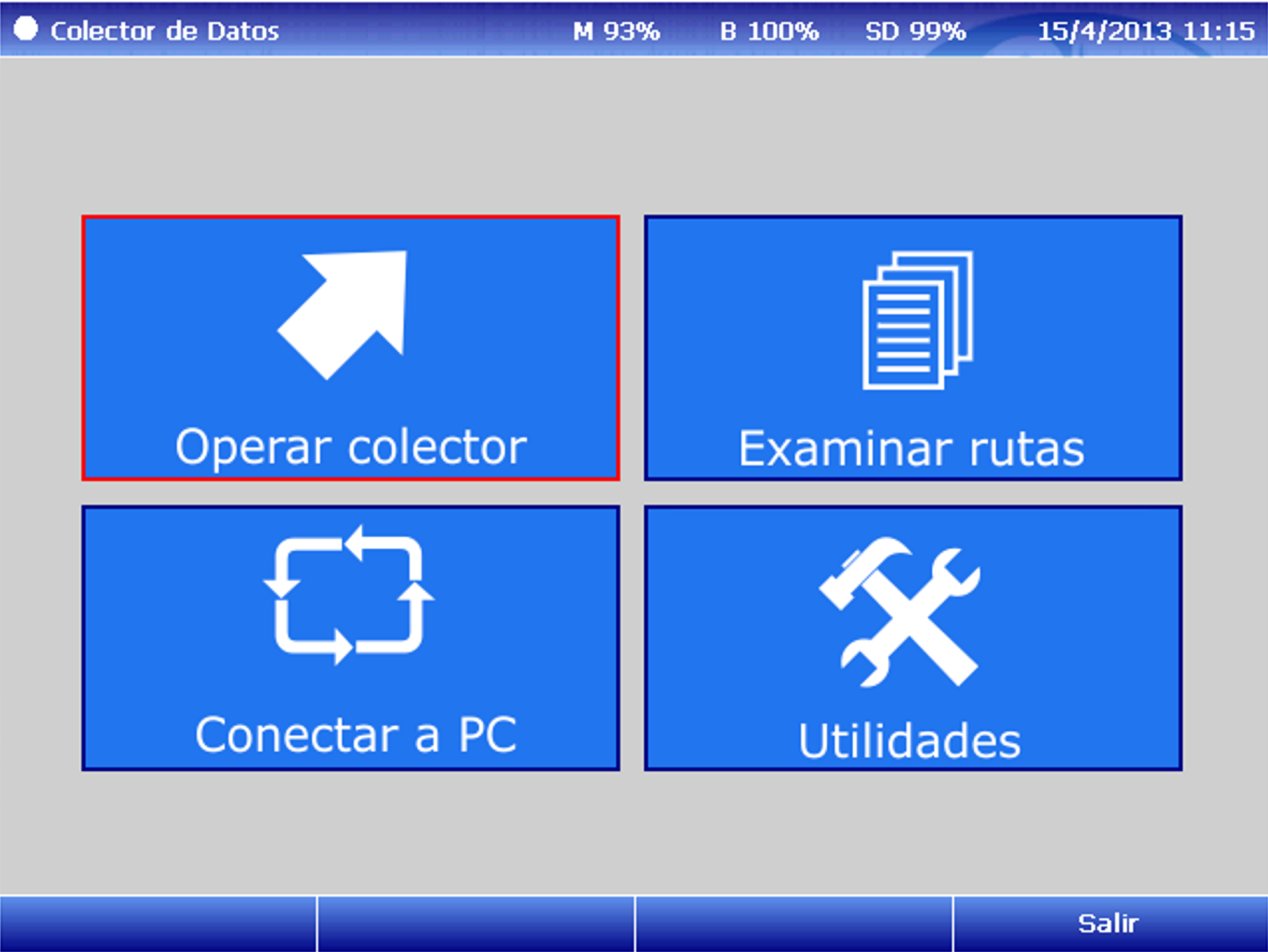

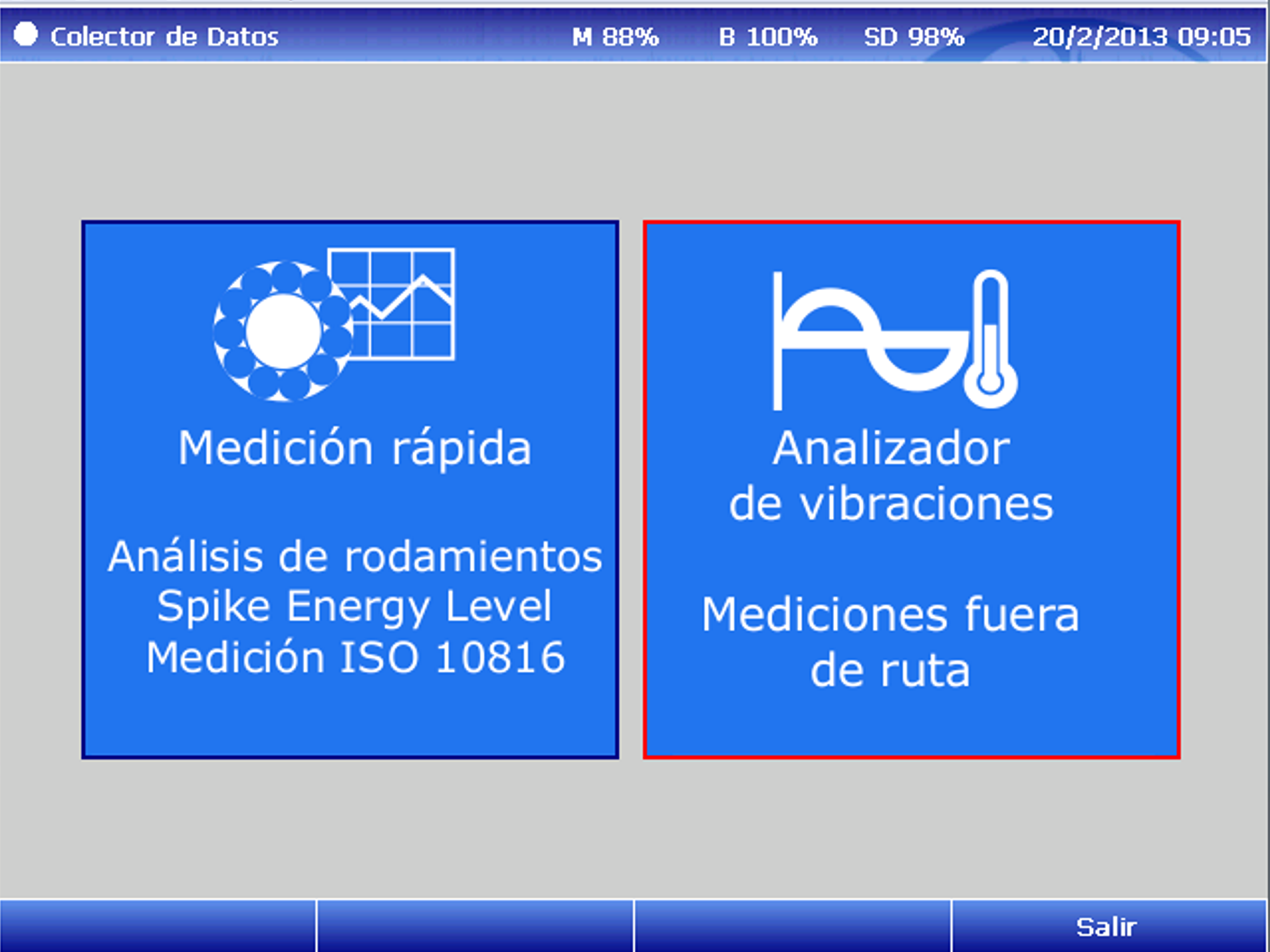

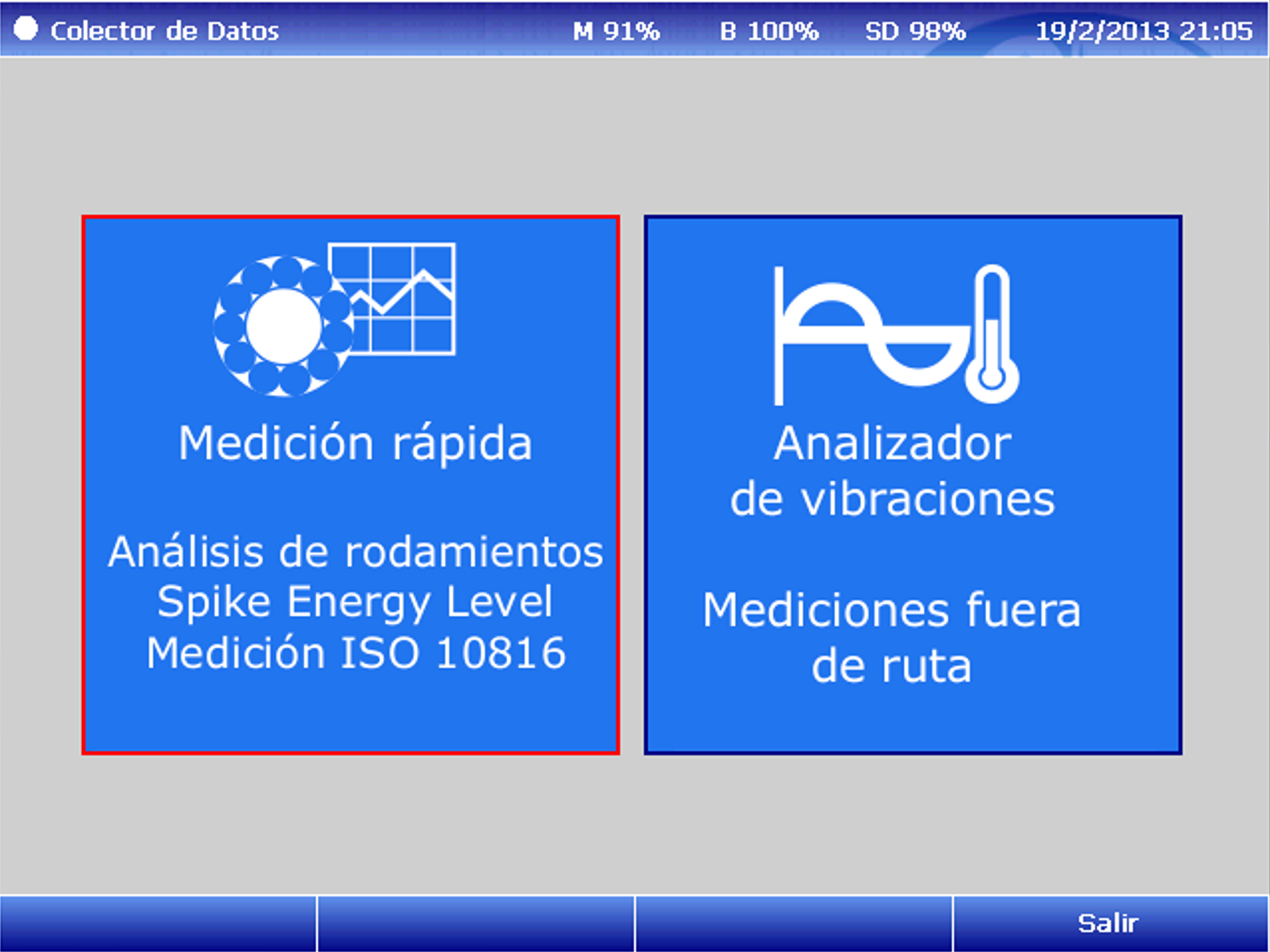

Menú Colector de datos

Menú Colector de datos

Sistema para mantenimiento predictivo

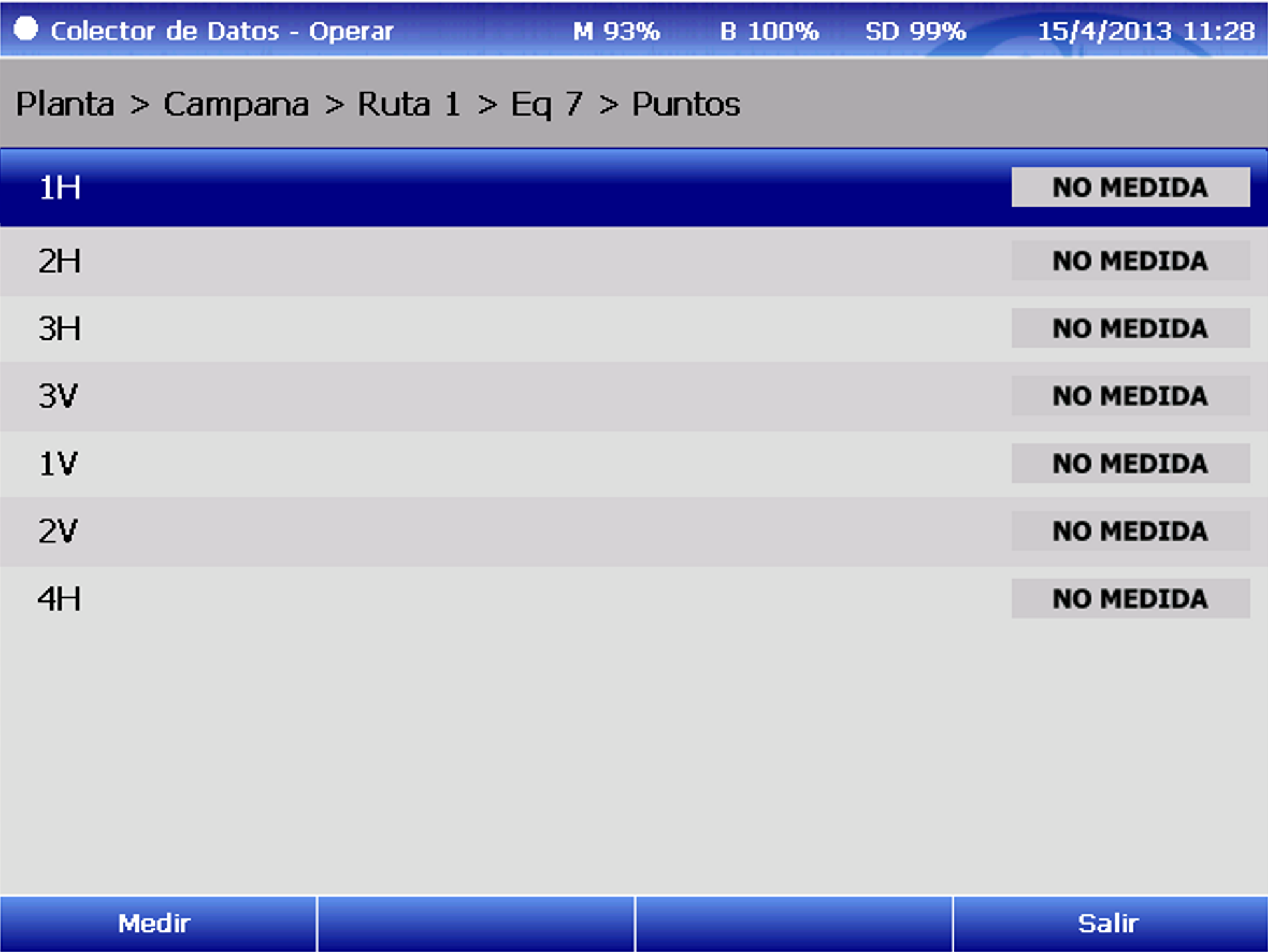

Puntos de un equipo

Puntos de un equipo

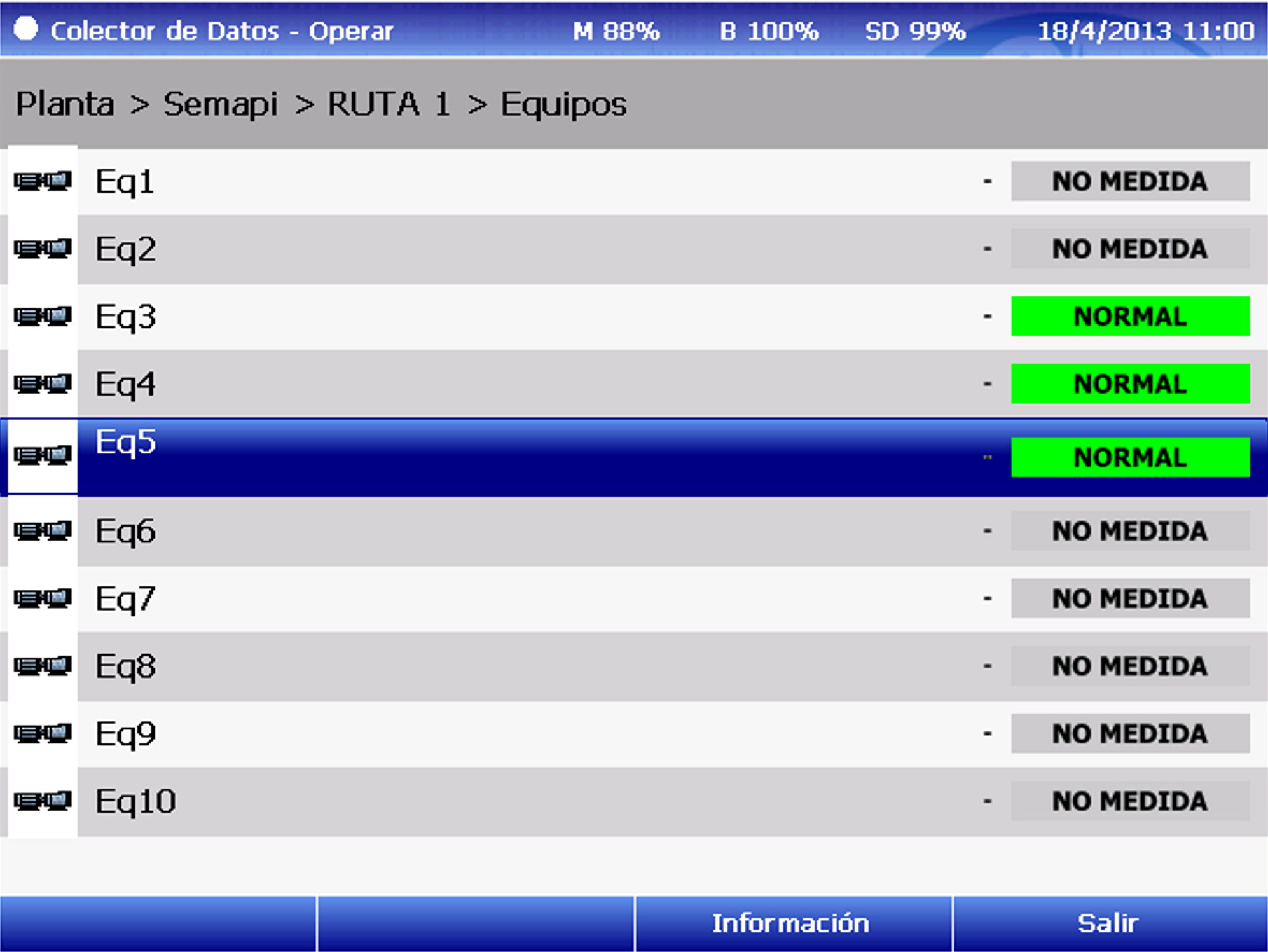

Equipos de una ruta predictiva

Equipos de una ruta predictiva

Sistema para mantenimiento predictivo

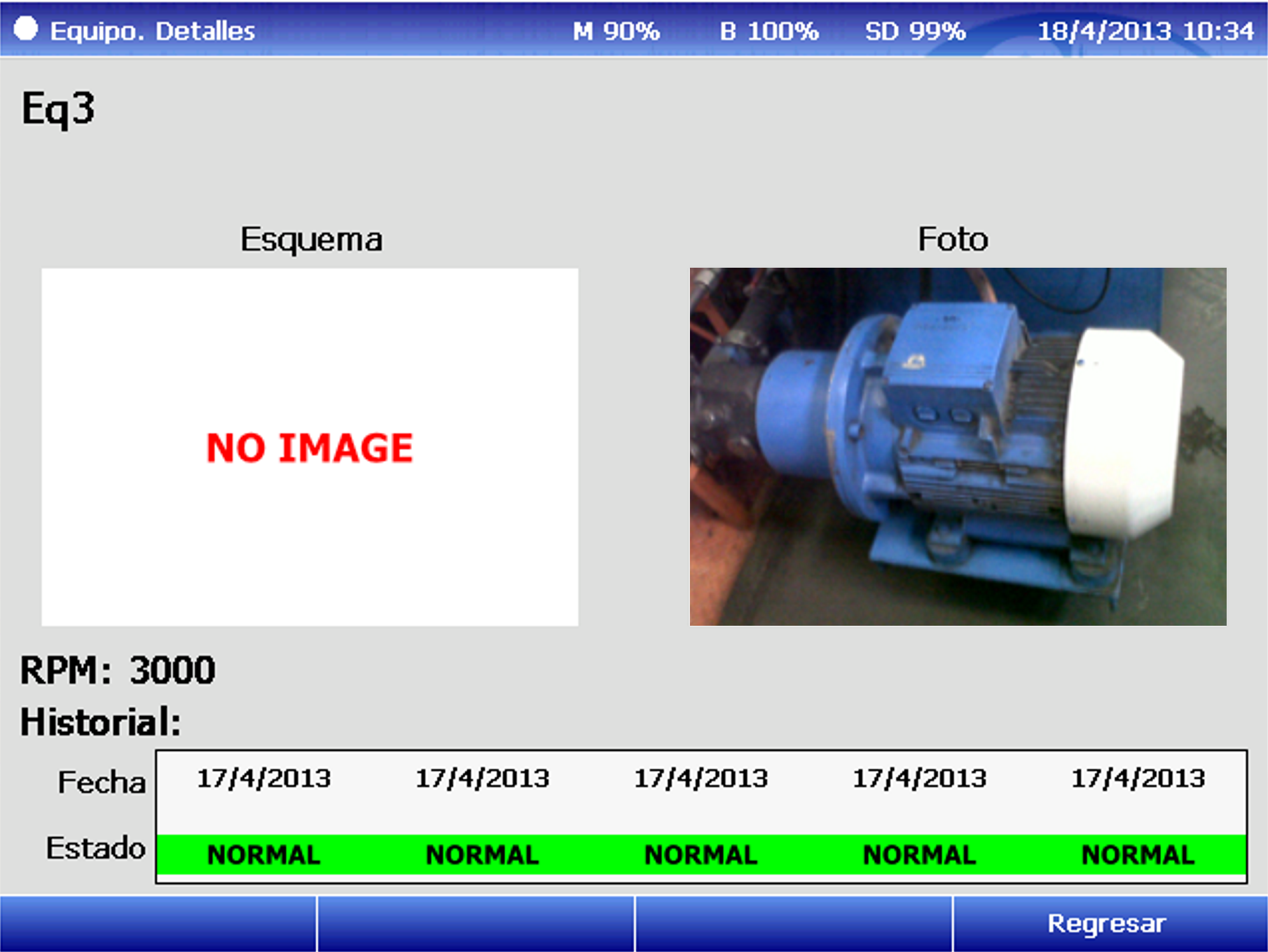

Esquema e imagen de un equipo

Esquema e imagen de un equipo

Sistema para mantenimiento predictivo

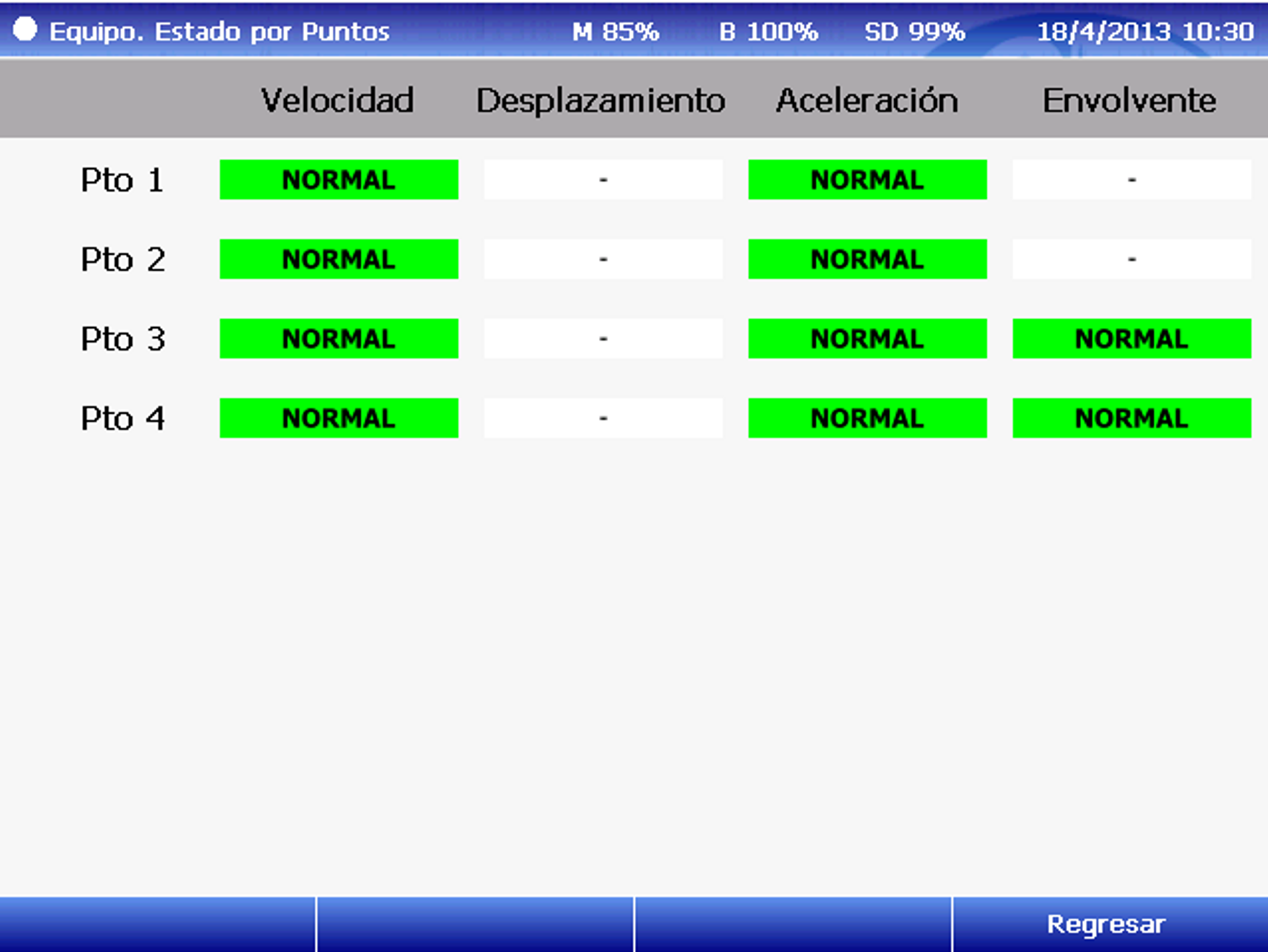

Estados de los puntos de un equipo

Estados de los puntos de un equipo

Sistema para mantenimiento predictivo estado de vibraciones por puntos en una sola ventana.

Medición de espectro en ruta

Medición de espectro en ruta

Sistema para mantenimiento predictivo

Medición escalar de vibración

Medición escalar de vibración

Sistema para mantenimiento predictivo

Opciones avanzadas

Opciones avanzadas

Sistema para mantenimiento predictivo

Módulo 3: Analizador de fase

Analizador de Fase

Aplicación automática para la medición de la fase relativa entre dos sensores de vibración y la medición absoluta de dos sensores con respecto al trigger.Permite autodiagnóstico de desbalanceos, desalineación, ejes torcidos, rodamientos cruzados y bases sueltas.

  • Fase relativa

  • Fase absoluta

  • Gráficos polares

  • Gráficos de trend

  • Bode

  • Forma de onda ambos canales.

  • Gráfico orbital de la señales

  • Detección de RPM

  • Lectura de RPM con tigger

  • Autodiagnósticos

  • Analizador de señales de turbinas (compatible con equipos BN)

  • Mediciones temporales de arranques y paradas de máquinas

  • Mediciones desde sensores de proximidad

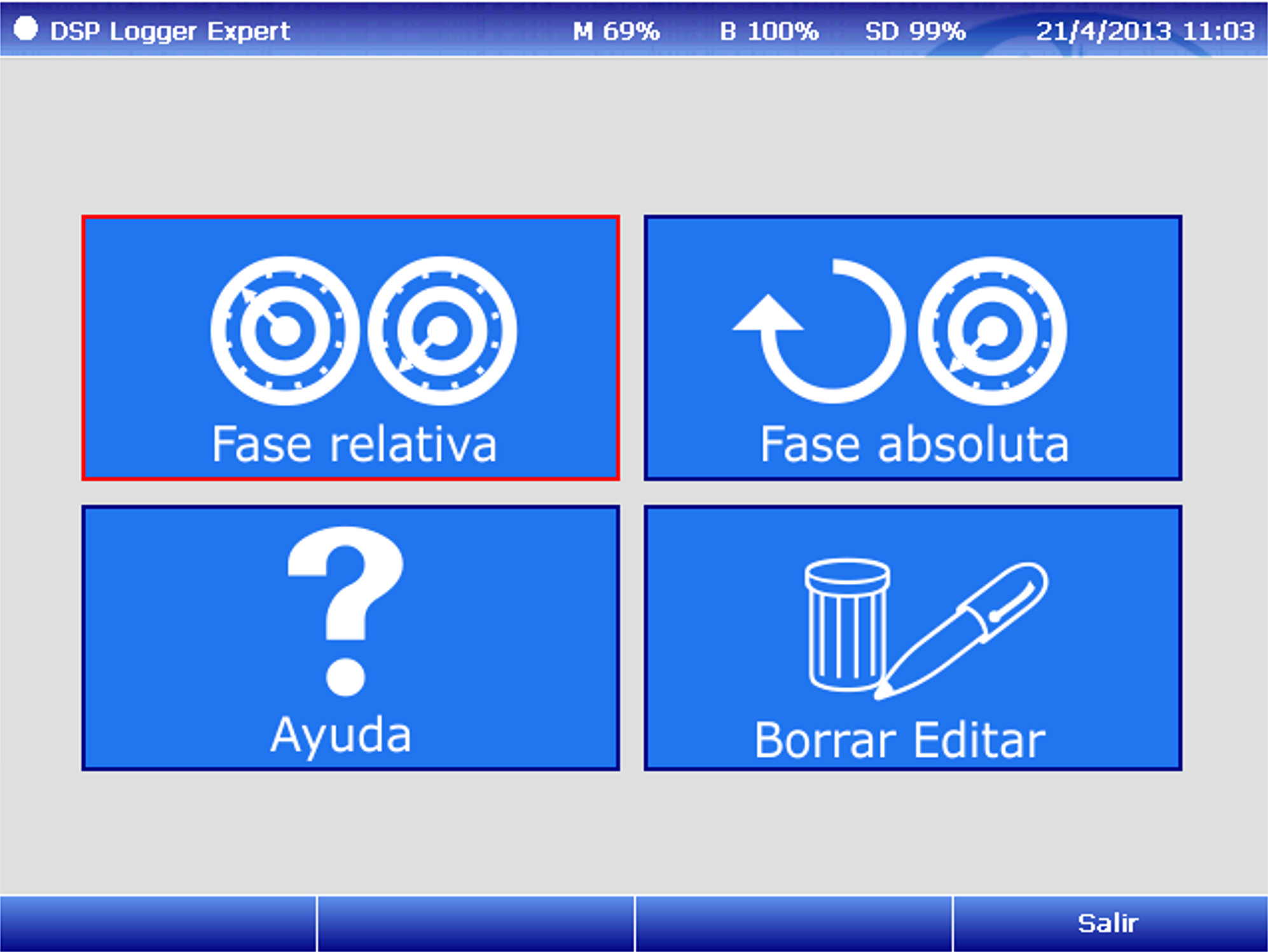

Menú Analizador de fase

Menú Analizador de fase

Valores de fase de vibración simultáneos

Parámetros

Parámetros

Valores de fase de vibración simultáneos

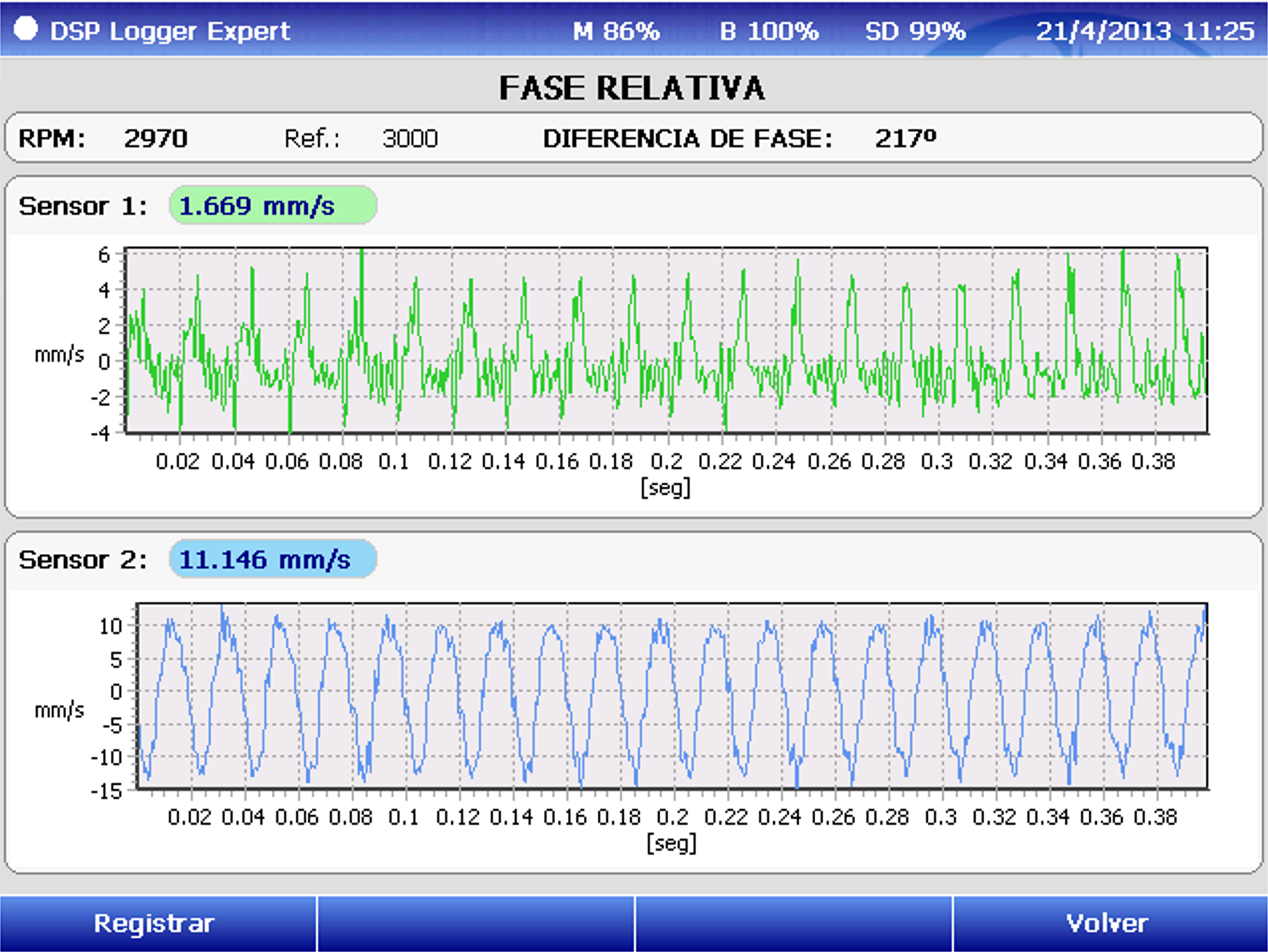

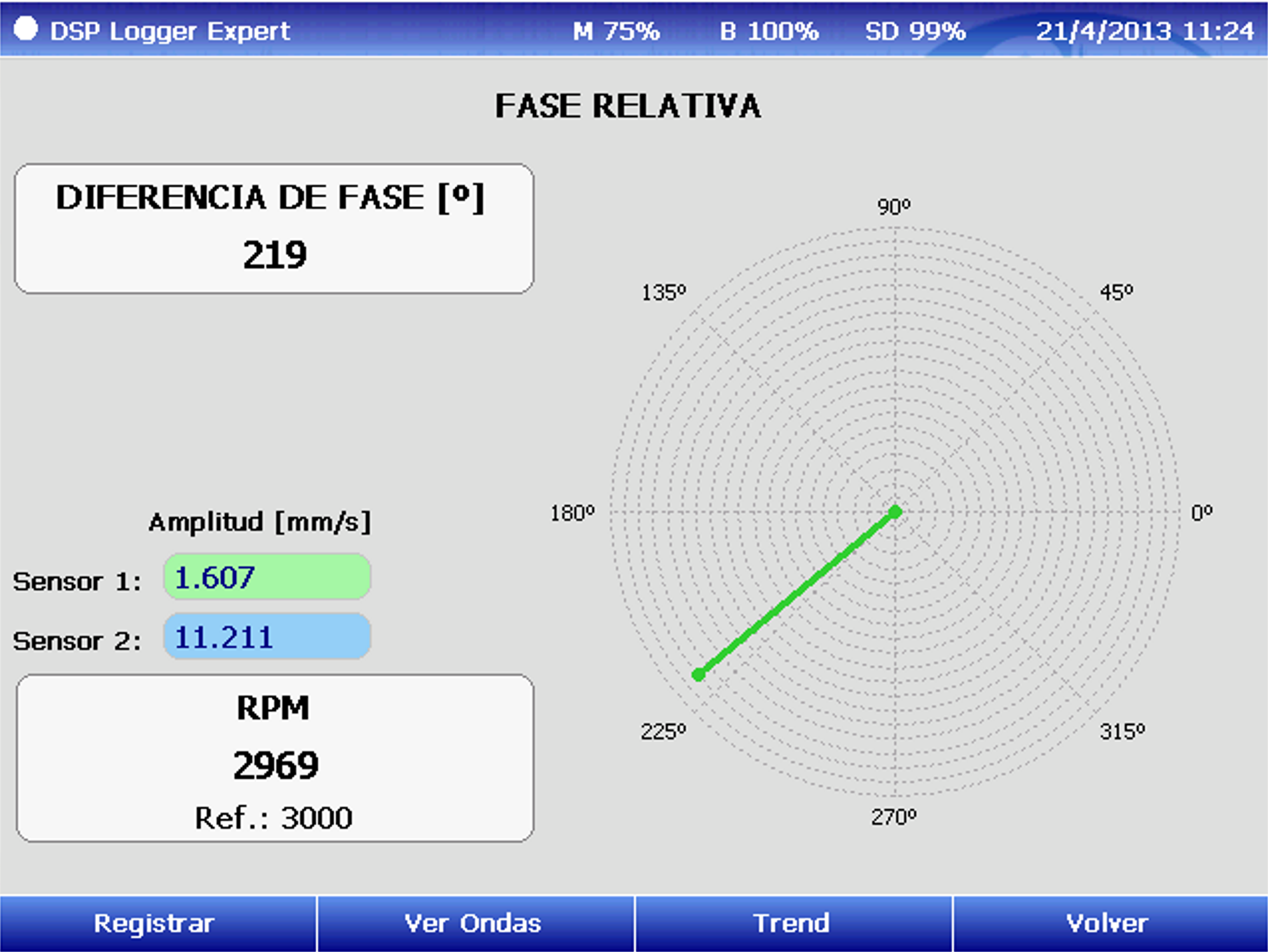

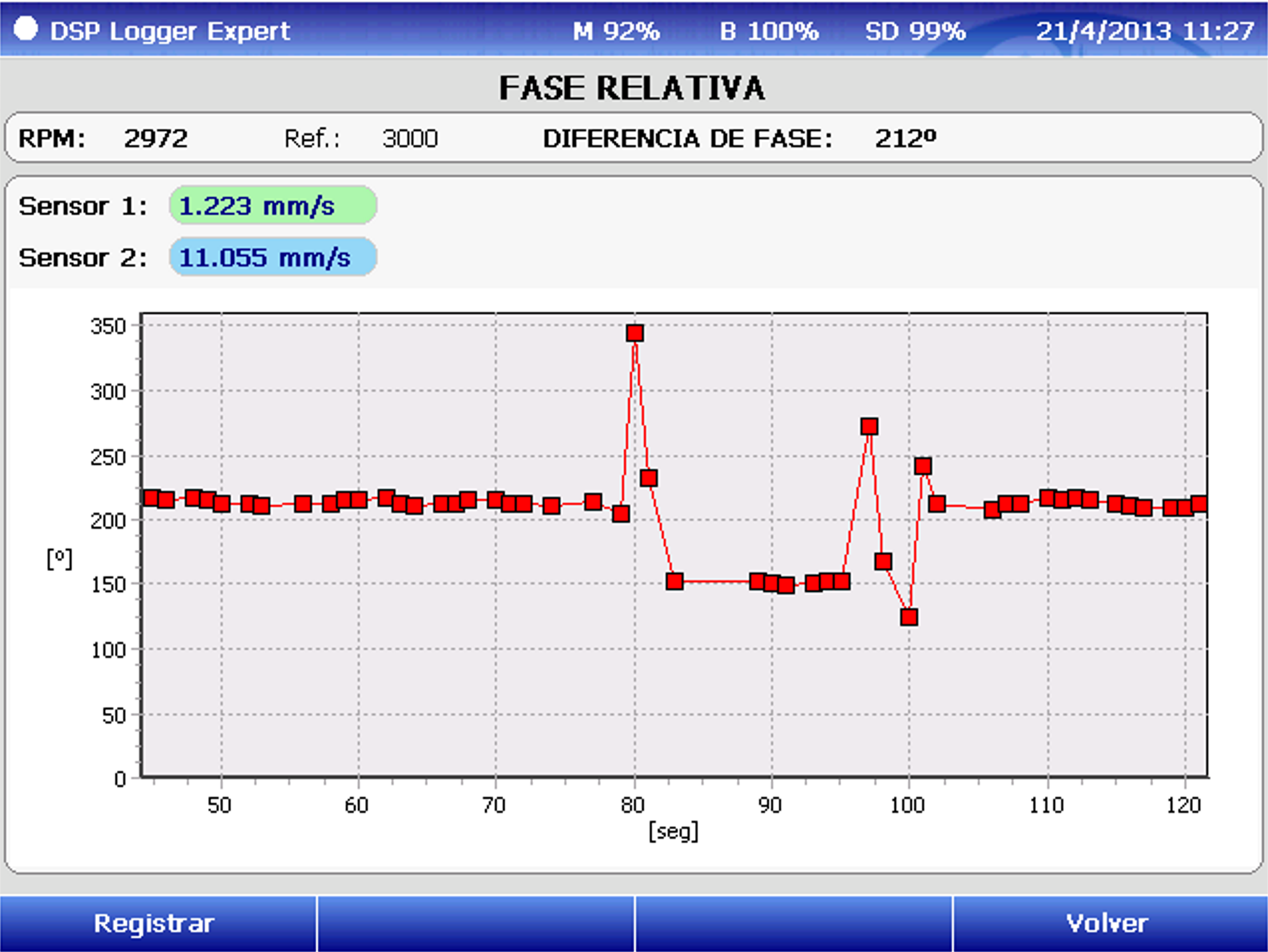

Medición de fase relativa

Medición de fase relativa

Valores de fase de vibración simultáneos

Medición

Medición

Valores de fase de vibración simultáneos

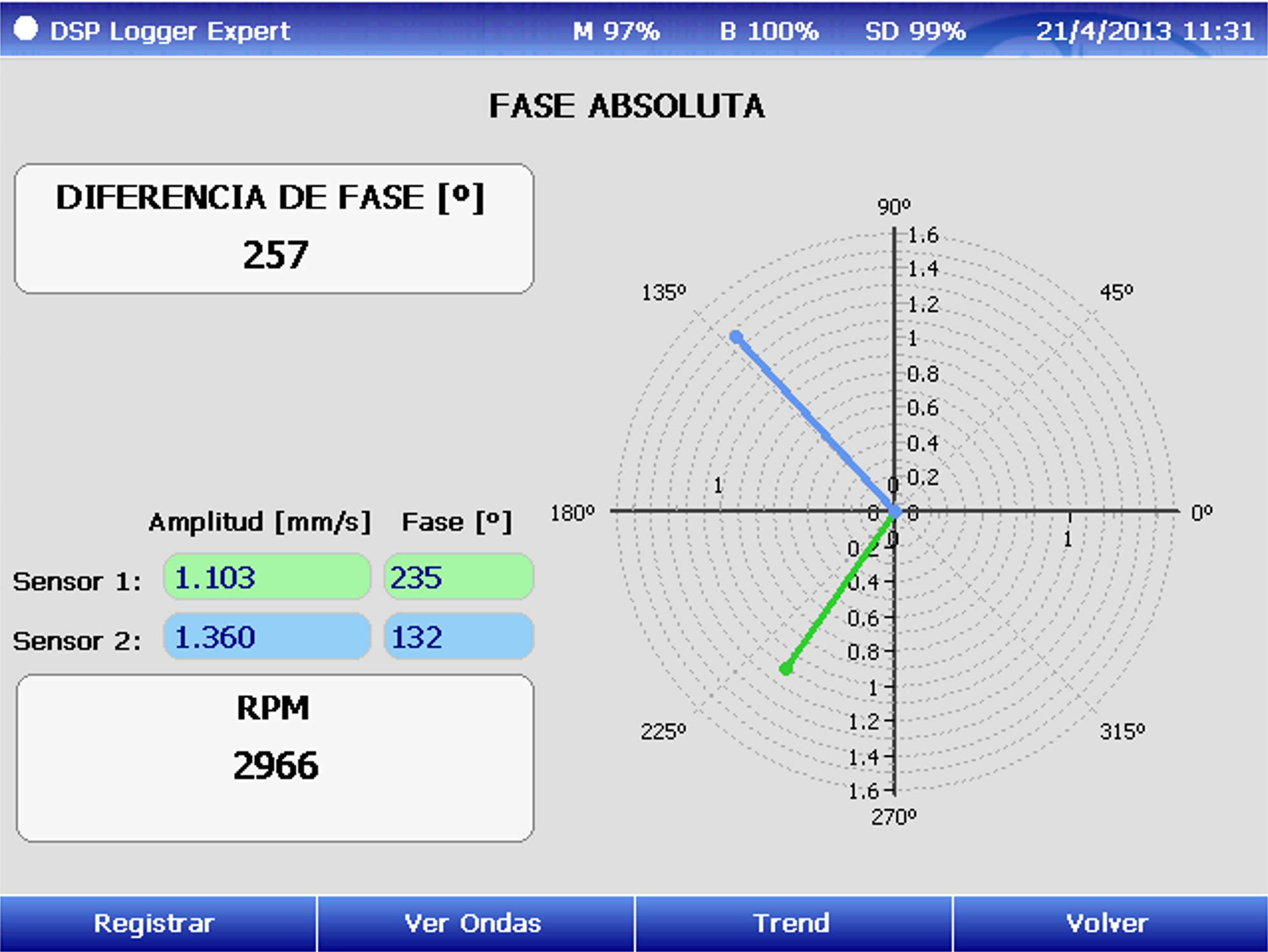

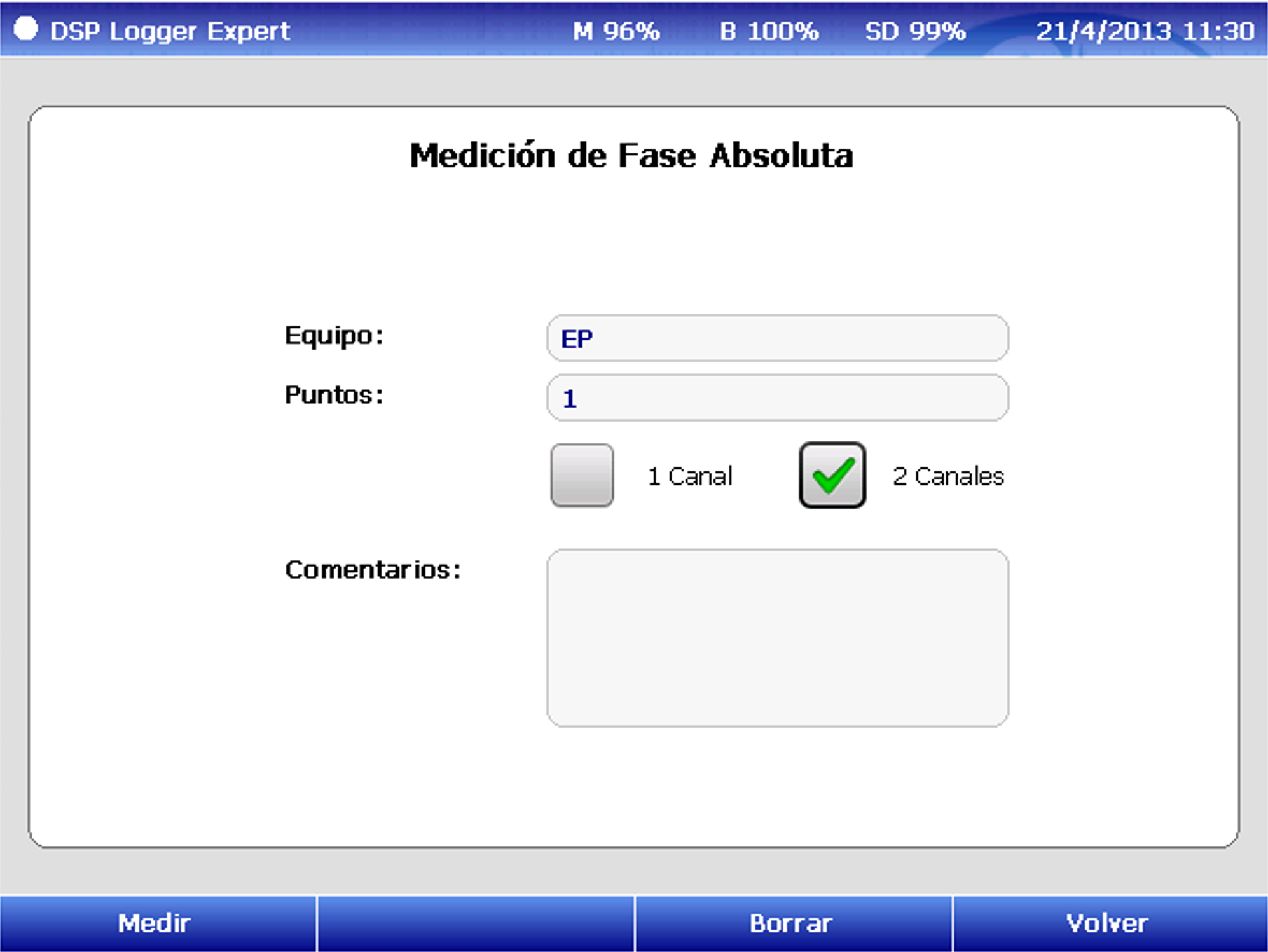

Medición de fase absoluta

Medición de fase absoluta

Valores de fase de vibración simultáneos

Trend de la fase y la vibración

Trend de la fase y la vibración

Valores de fase de vibración simultáneos

Formas de onda de la vibración

Formas de onda de la vibración

Valores de fase de vibración simultáneos

Módulo 4: Balanceo de máquinas en 1 y 2 planos

Balanceo de máquinas en una y dos planos

Aplicación para corrección del desbalanceo de rotores en 1 y 2 planos con mediciones simultaneas en ambos canales, proceso totalmente intuitivo e inteligente.

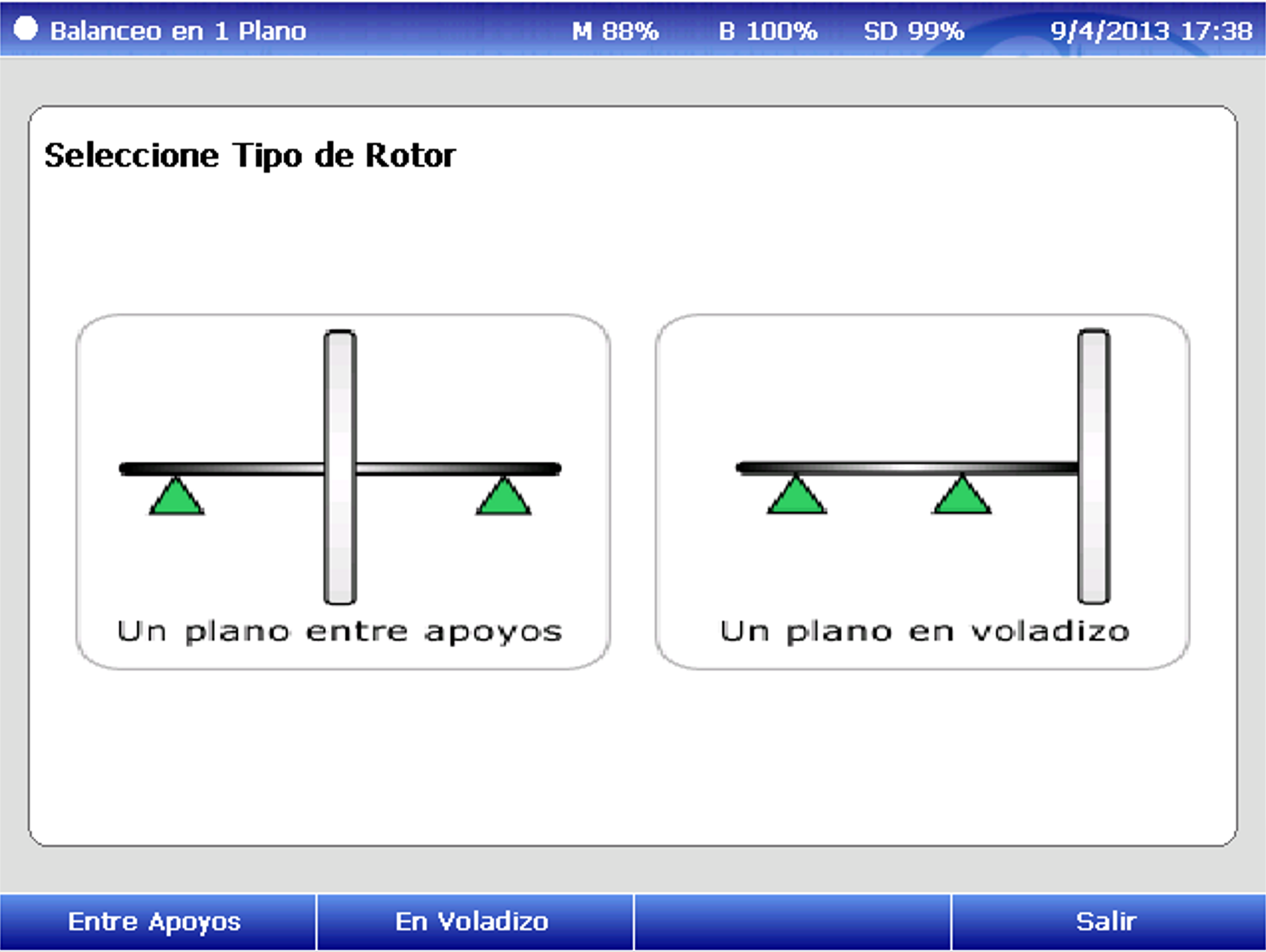

  • Balanceo en un plano

  • Gráfico polar con indicador de correcciones

  • Espectro inicial y final

  • Secuenciado en pasos claramente identificables

  • Corrección total de pesos

  • Balanceo en dos planos

  • Gráfico polar con indicador de correcciones

  • Espectro inicial y final

  • Secuenciado en pasos claramente identificables

  • Corrección total de pesos

  • Valores sugeridos según las RPM

  • Balanceo según norma ISO 1940

  • Balanceos con variable velocidad

  • Balanceos con variable Aceleración

  • Balanceos con variable Desplazamiento

  • Entrada de sensores de proximidad

  • Selector de ganancia del conversor AD

  • Balanceo medición sin fase

  • Espectros ambos canales

  • Cálculos de adicionar y quitar peso

  • Informe final de corrección

  • Generador de reporte

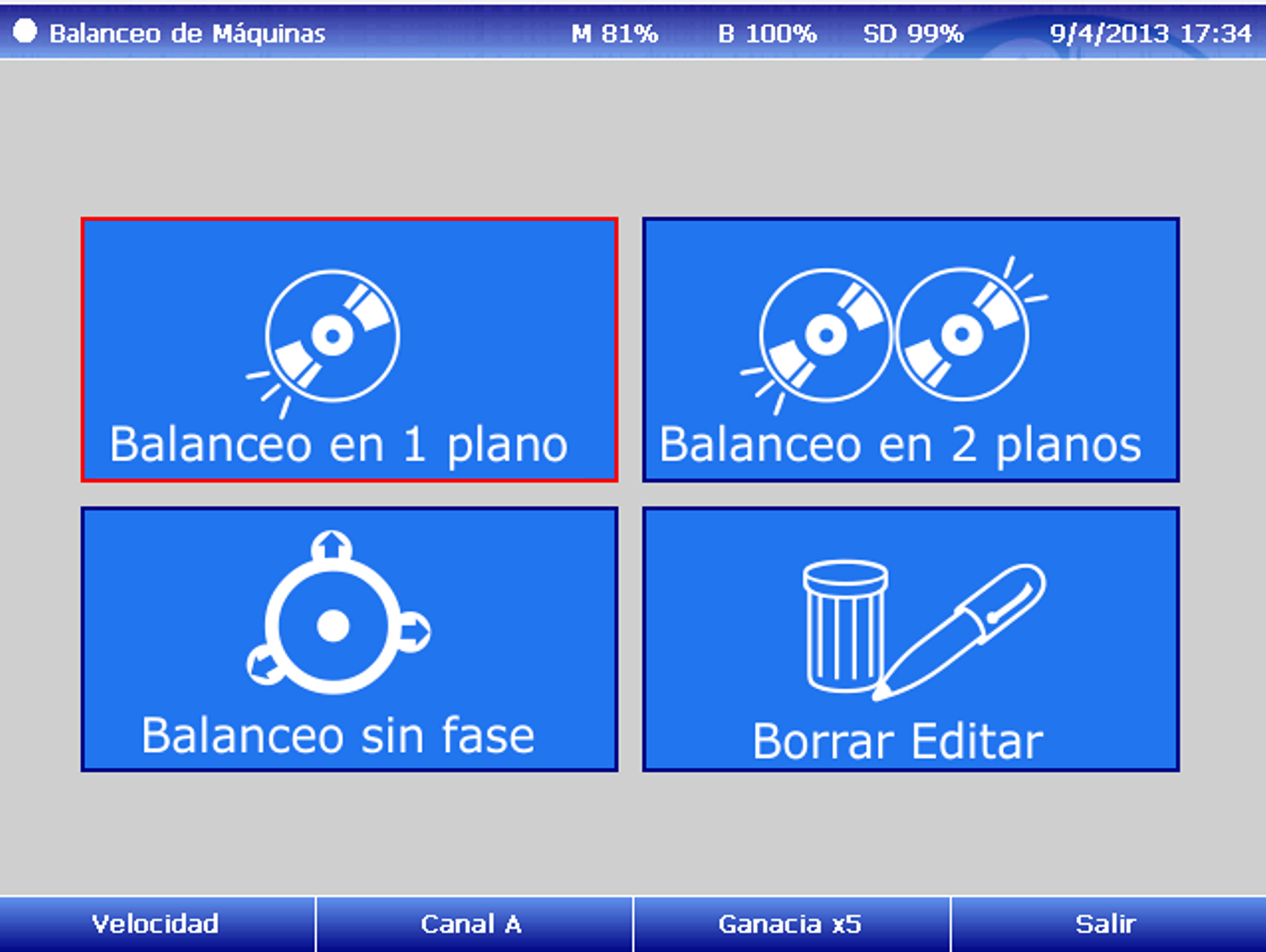

Menú balanceo de máquinas

Menú balanceo de máquinas

Balanceo en uno y dos planos

Espectros de vibraciones iniciales

Espectros de vibraciones iniciales

Balanceo en uno y dos planos

Cálculos y resultados del balanceo

Cálculos y resultados del balanceo

Balanceo en uno y dos planos

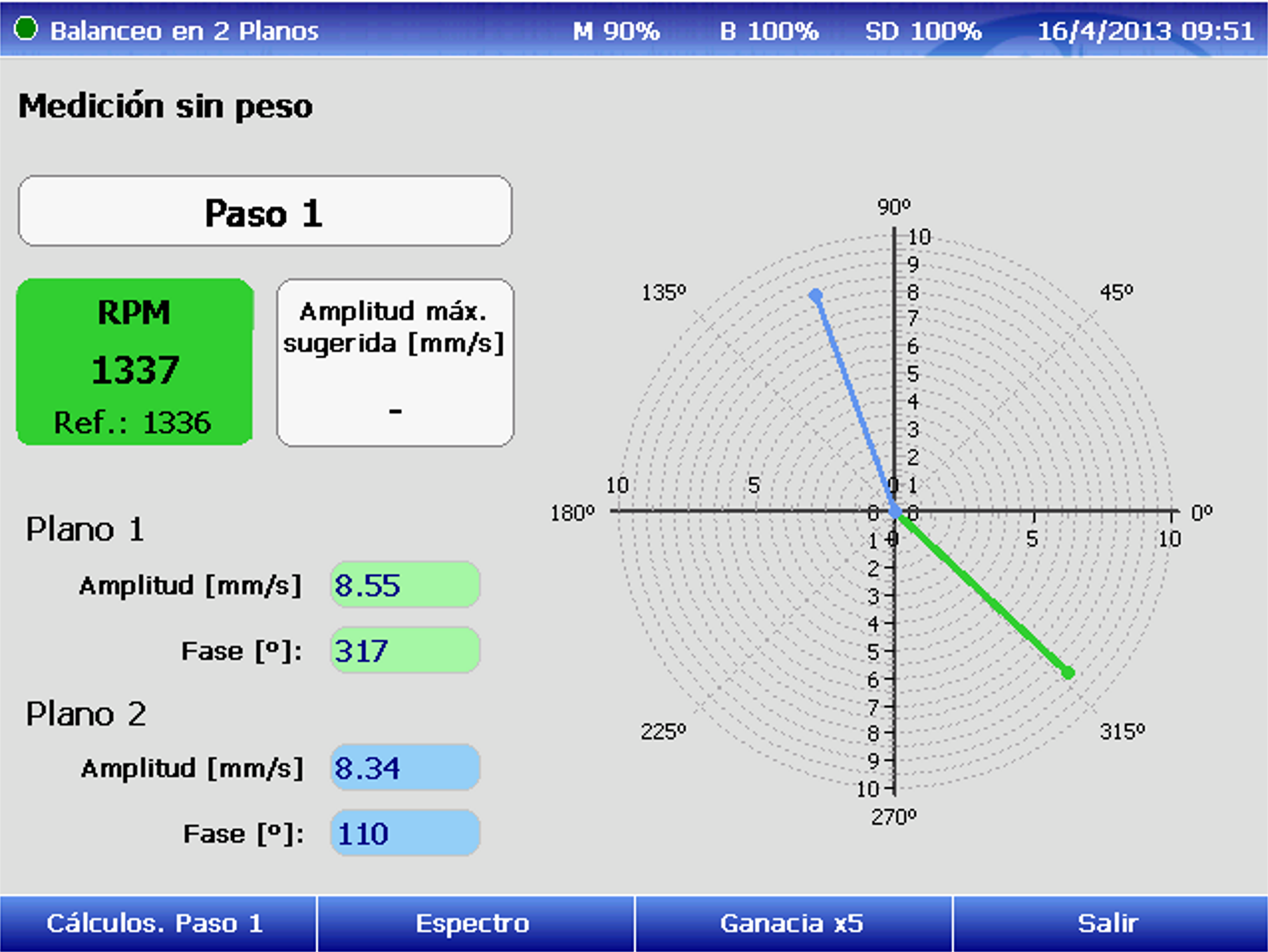

Paso 1 medición vibración

Paso 1 medición vibración

Balanceo en uno y dos planos

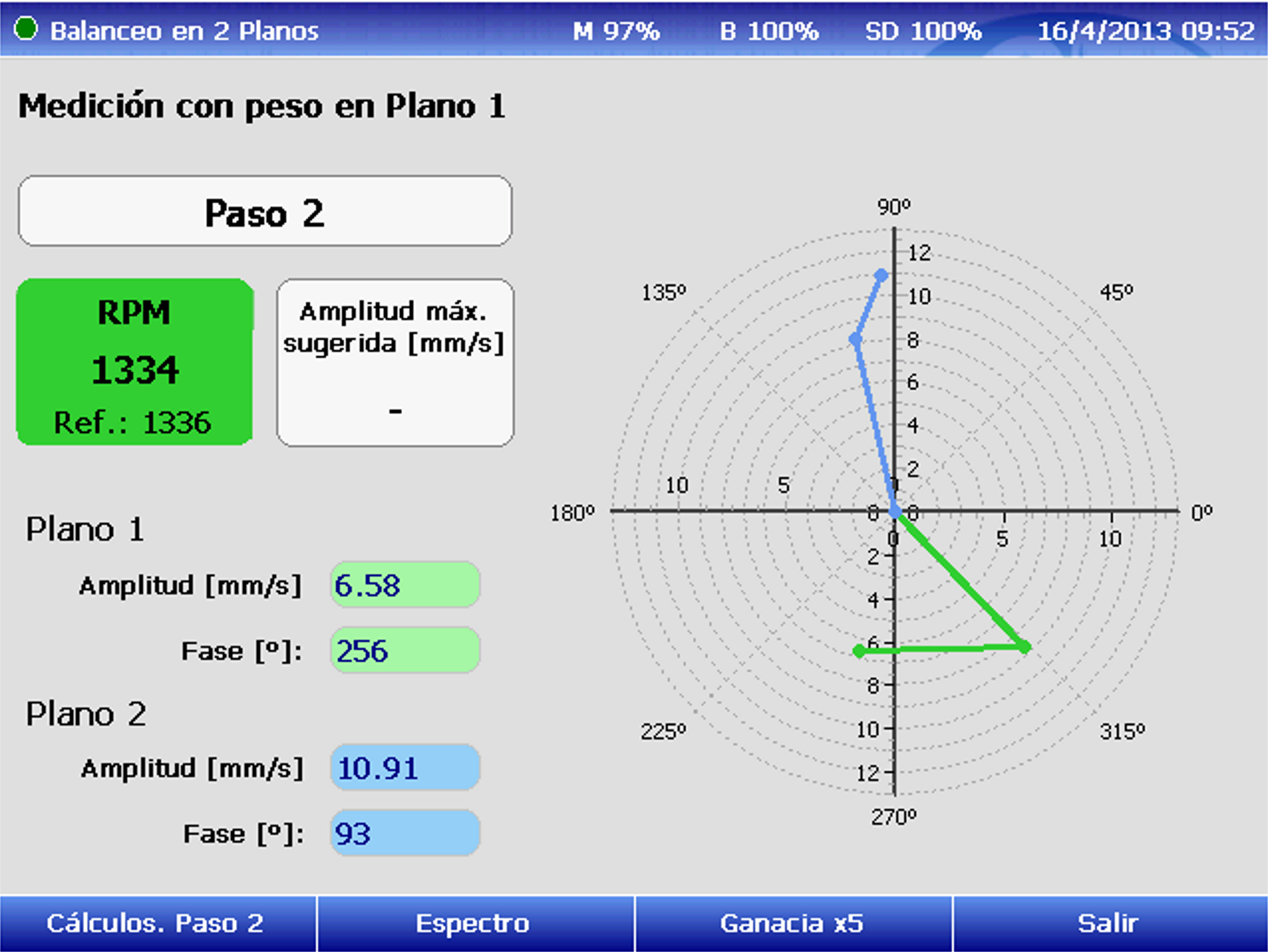

Paso 2 medición de vibración

Paso 2 medición de vibración

Balanceo en uno y dos planos

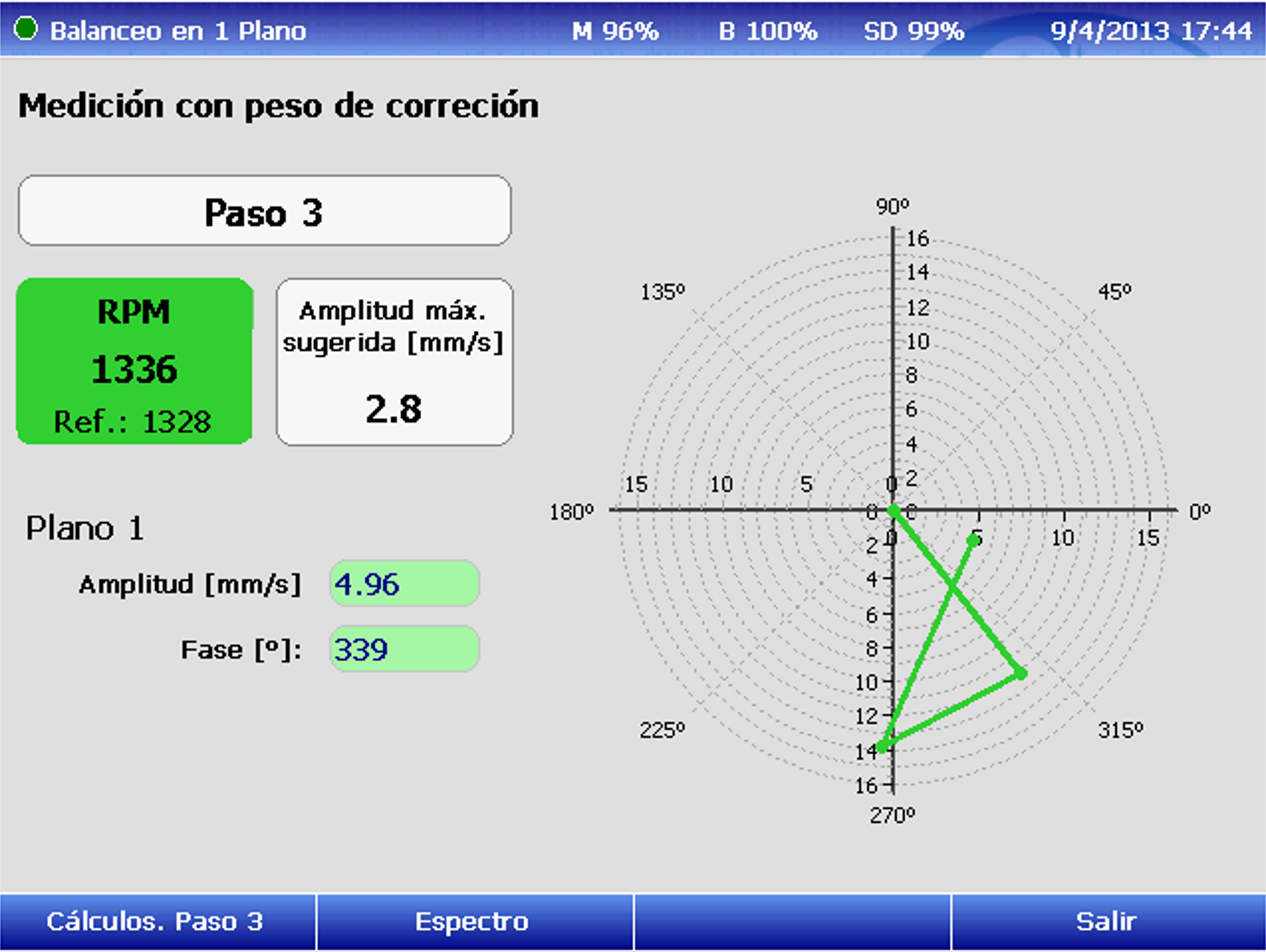

Paso 3 medición de vibración

Paso 3 medición de vibración

Balanceo en uno y dos planos

Configuración ISO1940

Configuración ISO1940

Balanceo en uno y dos planos

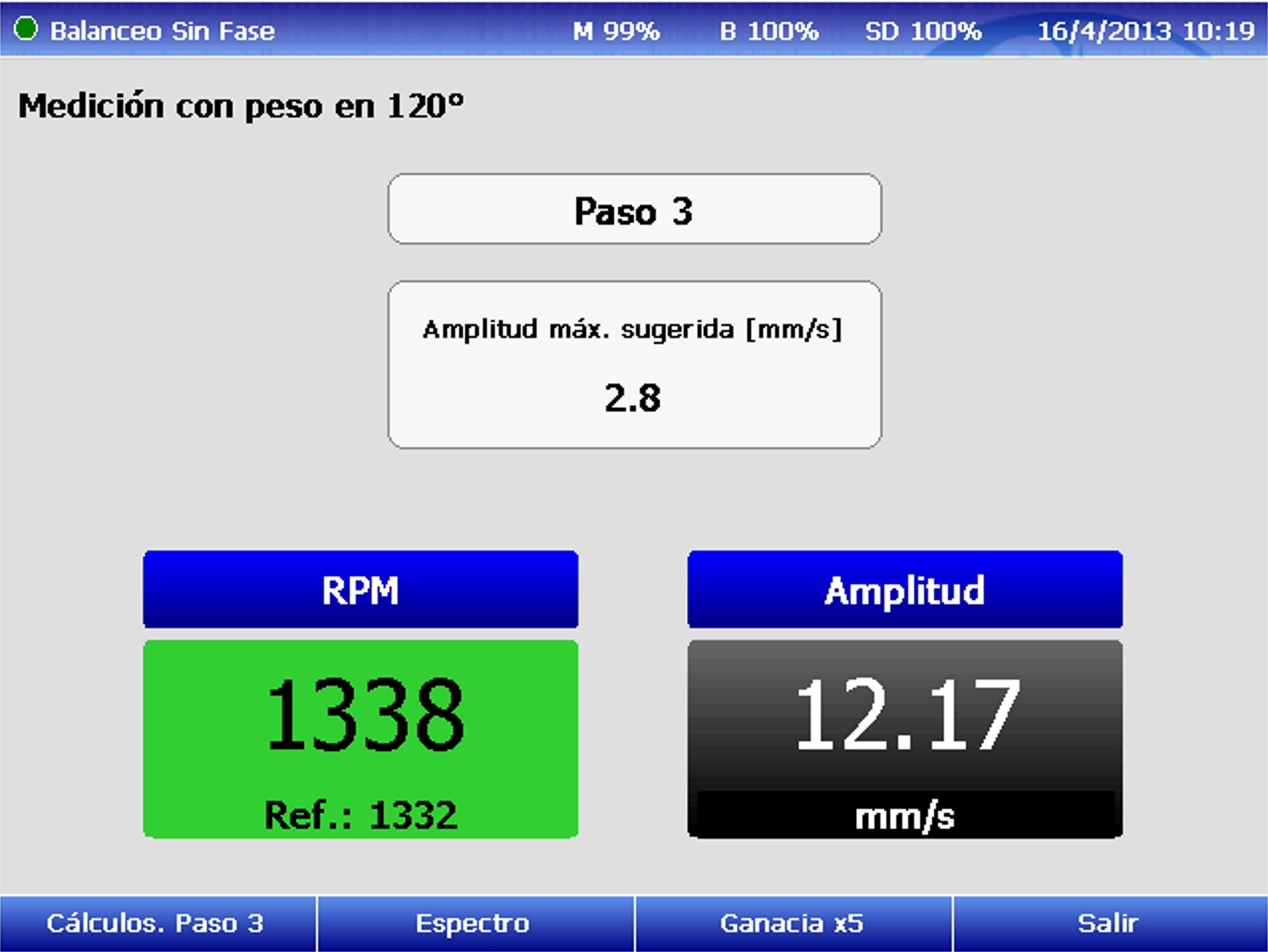

Balanceo sin fase

Balanceo sin fase

Balanceo en uno y dos planos

Módulo 5: Vibraciones en el cuerpo humano (ISO2631)  y en edificios (BS7385)

Módulo VCH

FIRMWARE totalmente automático para el análisis de vibraciones en el cuerpo humano, incluyendo calculador que computa el tiempo para alcanzar la acción por exposición y los valores límite según la normativa internacionales vigentes.

  • Hasta 6 (seis) canales de medición simultanea

  • 8Gb de memoria para reportes

  • Incluye análisis FFT de los 3 canales

  • Medición en banda de tercio de octavas

  • Fácilmente configurable y automático

  • Reportes automáticos de estado

  • Cálculo de vibración estructural en edificios

  • Períodos de medición configurables

  • Valores RMS por canal

  • Tiempo EAV y ELV

  • Cálculos de suma de tareas por operador

  • Integrado con Software DSP MC

  • Configuración de hasta 8 tareas diferentes

  • Calculo de tiempo permisible por tarea

  • Calculo de tiempo permisible total

  • Ponderación de amplitud en Fr según ISO2631

  • Gráficos indicadores de posición de sensor

  • Análisis de vibraciones en edificios ISO4866





Módulo VCH

Módulo VCH

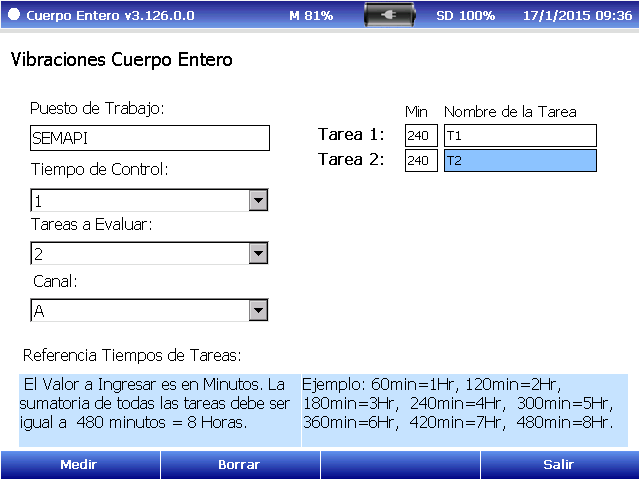

Configuración Mediciones

Configuración Mediciones

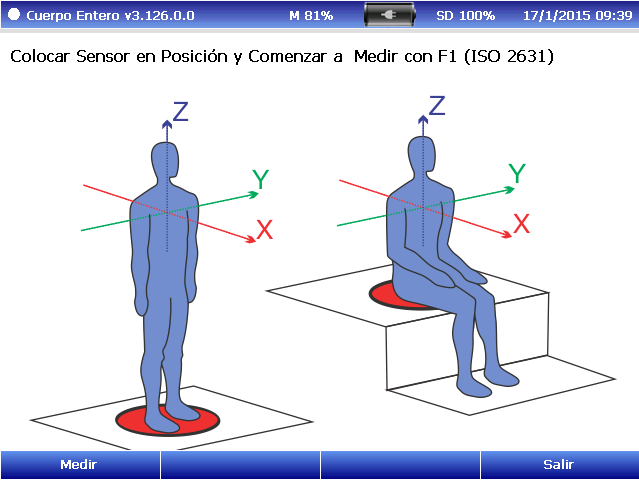

Colocación de sensores

Colocación de sensores

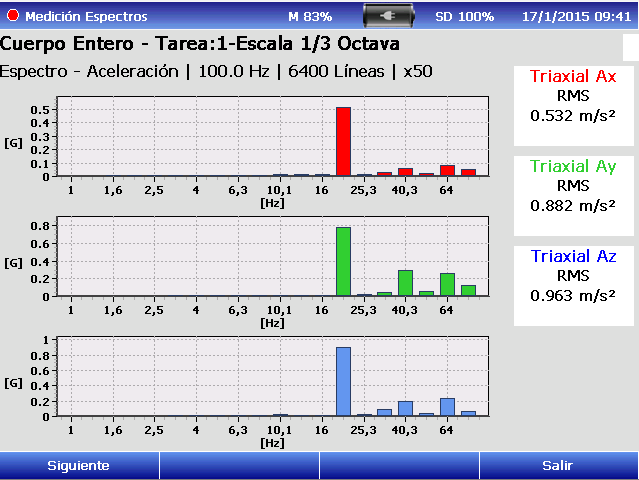

Escala 1/3 Octava

Escala 1/3 Octava

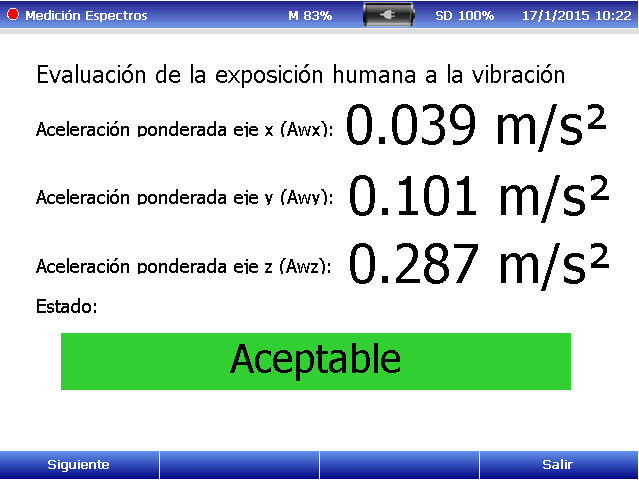

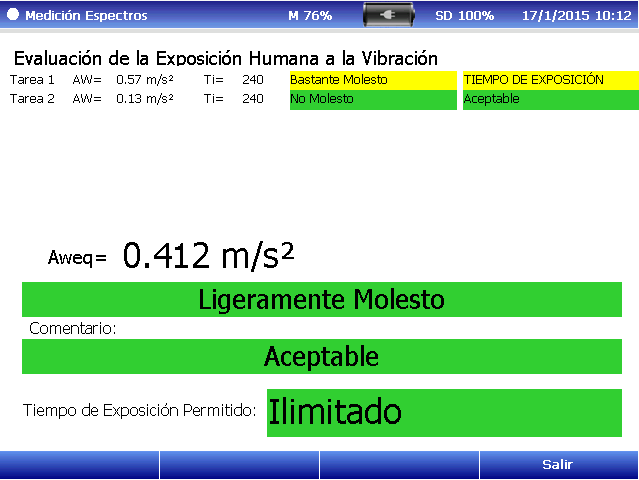

Evaluación exposición humana

Evaluación exposición humana

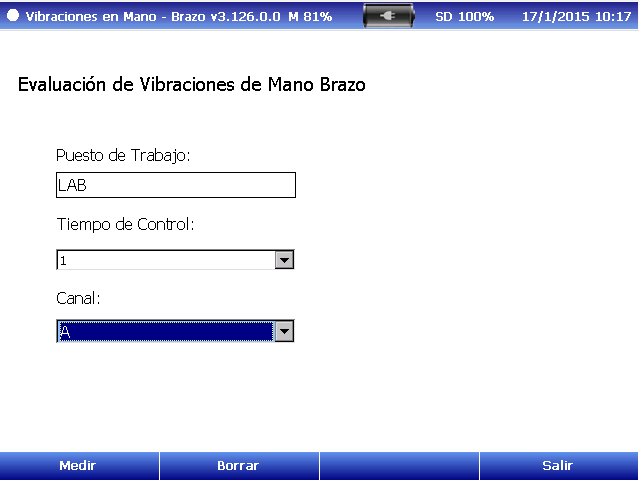

Evaluación vibraciones Mano Brazo

Evaluación vibraciones Mano Brazo

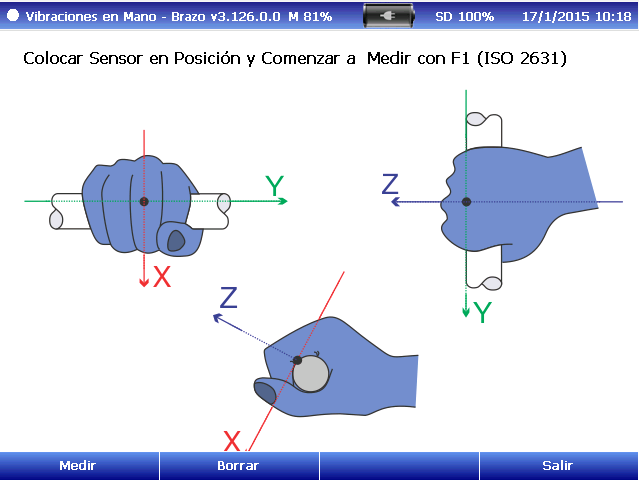

Posición sensor mano brazo

Posición sensor mano brazo

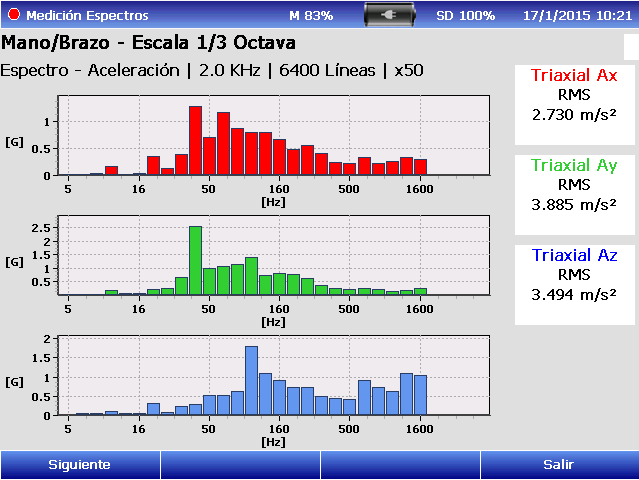

Mano/Brazo Medición 1/3 OCTAVA

Mano/Brazo Medición 1/3 OCTAVA

Evaluación exposición Mano/Brazo

Evaluación exposición Mano/Brazo

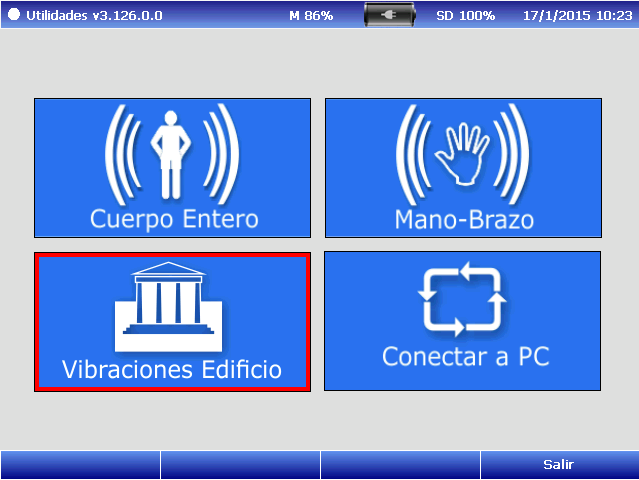

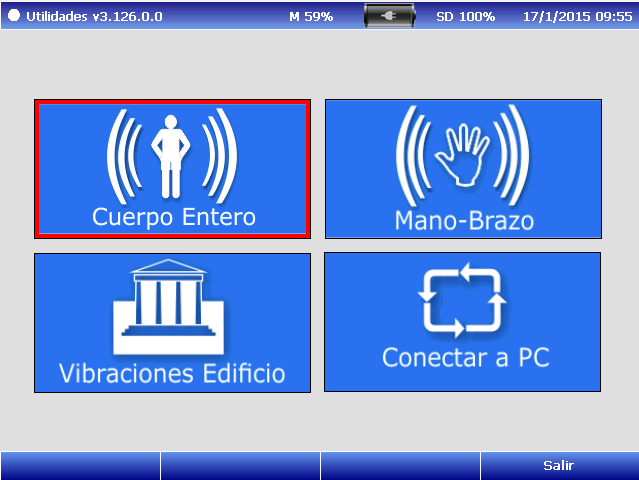

Vibraciones en Edificio

Vibraciones en Edificio

Configuración vib. en edificio

Configuración vib. en edificio

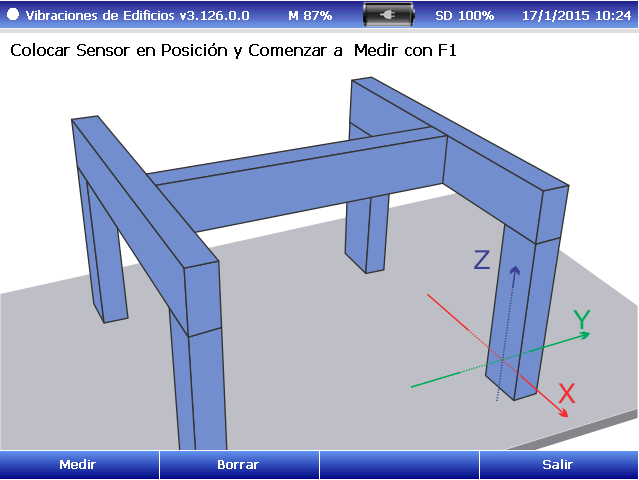

Posicionamiento sensor edificio

Posicionamiento sensor edificio

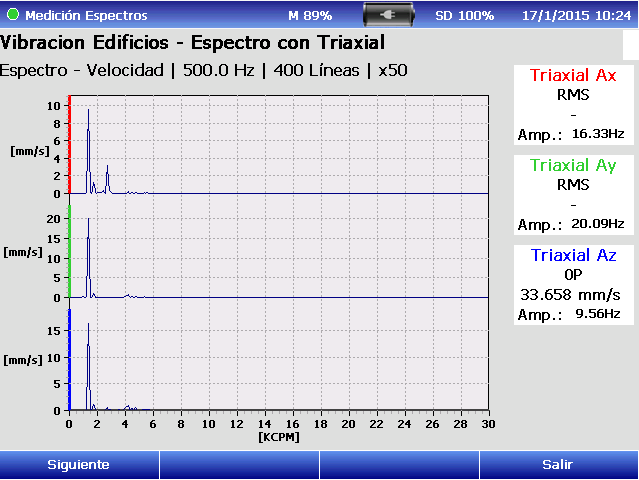

Medición triaxial en edificio

Medición triaxial en edificio

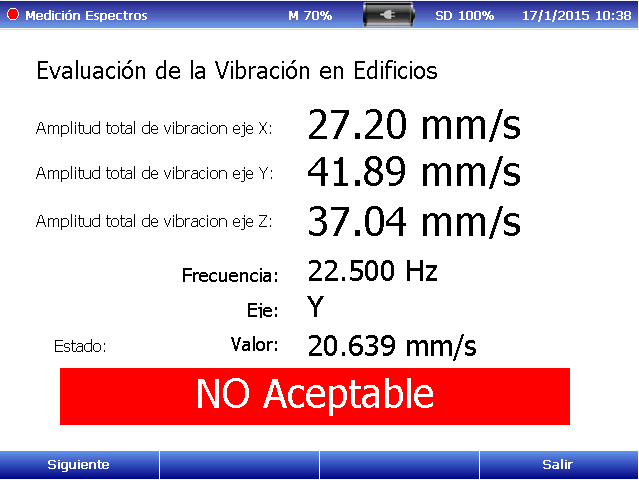

Evaluación Vib. en edificio

Evaluación Vib. en edificio
